问个振铃和EMI的问题？

RT！

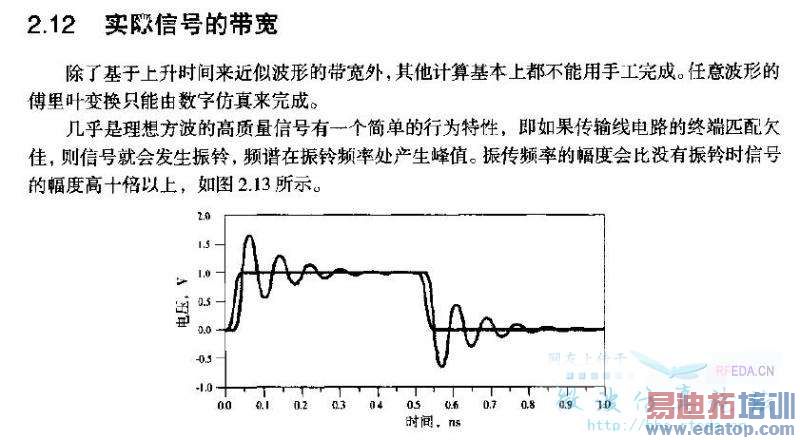

上传三个图片，是《信号完整性分析》书中的一个章节，
我的问题是：
振铃的存在，会增加EMI，到底是因为高频的谐波分量还是各个谐波分量的幅度？

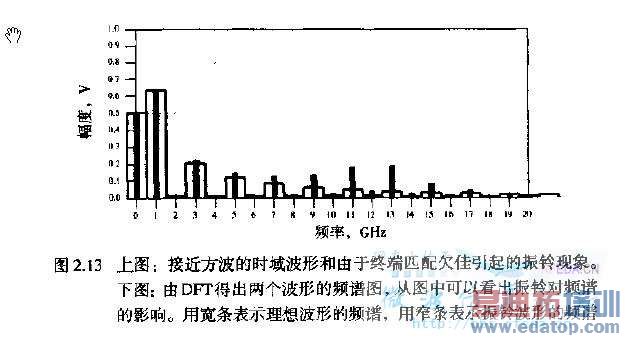

特别是搞不懂图片3画黄线所记录的地方！
感兴趣的一起研究下！



补充：
1、有振铃时的带宽明显高于没有振铃时的带宽。
从图二来看，也看不出谁带宽高啊？还有带宽高是什么意思啊？要说是幅度高还好理解！
2、共模电流的公式，我也查到了，其中E是和f成正比，那这个频率是信号的工作频率还是指那些高次谐波的频率啊？



有事外出，回来继续顶贴！
怎么一直没人回答啊



辐射能力和电尺寸的平方成正比，也就和频率的平方成正比。
即使考虑到振幅效应，还会是和频率正比。



振铃现象会产生高频信号，当振铃频率高于原始信号带宽时，信号的带宽会被附加的振铃高频信号拓宽。



TO wudawolf：
首先谢谢你的回答！
1、关于辐射与f成正比，这个可以接受，因为有公式可查，但我一直没有理清楚一件事，
就是：公式中的这个f是信号的工作频率还是高频谐波频率啊？

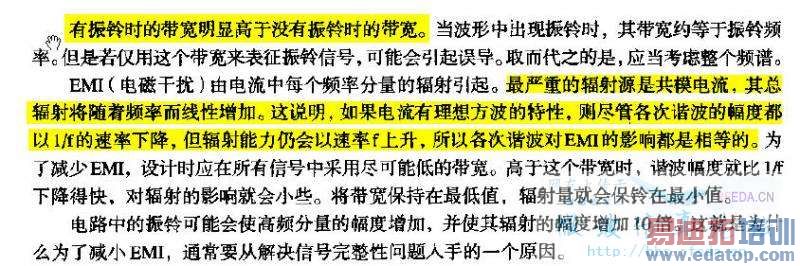

2、还有，我上传的第三幅图片，最后一段话，振铃会导致各个谐波频率的幅度增加（从
图中确实能看出），从而导致辐射的幅度增加10倍，这是说谐波幅度对EMI的影响吧，
怎么又和频率分开了呢，怎样将f和幅度一起联系起来理解其对EMI的影响呢？



信号是包含工作频率和高频谐波频率在内的一段频谱内的信号，在辐射公式中应该
是针对频谱内某一频率（及所对应的信号分量）来说的。
辐射与频率f和幅度都有关系，幅度随频率上升而下降，但是高的频率辐射能力强，
所以综合起来各次谐波对EMI的影响都是相等的。



1、针对这句话，wudawolf可否在具体解释下呢?能举个例子最好！
2、是否有将EMI辐射、f及幅度联系在一起的具体公式？



待我研究一下，有心得就回給你。



我想 Dr. Bogatin 在這個章節要強調的是 SI 對 EMI 的影響，用一些趨勢來增加讀者的方向感，至於 " 輻射的幅度增加10倍" 的問題，我想是翻譯傳達的概念容易引起的誤解，我個人感覺 Eric 要說的是以10倍 (因為輻射功率是10 log x 轉換因子) 的因子增加這樣的概念，而不是幅度增加10倍的絕對值。
1、有振铃时的带宽明显高于没有振铃时的带宽。
从图二来看，也看不出谁带宽高啊？还有带宽高是什么意思啊？要说是幅度高还好理解！
答 ::帶寬一般的定義是幅度下降到 -3dB 截止，圖二中振鈴信號的轉換頻譜在13, 15 GHz,這麼樣的高頻都還有比較高的幅度，所以說它的帶寬較高 (這也是翻譯上用字的問題，也許用帶寬較寬更易理解)。
