中心频率可调的高线性度带通滤波器设计
录入：edatop.com 点击：
0 引言
常见的片内滤波器的设计带宽都上兆赫兹，而几十千赫兹带宽的滤波器大多采用片外无源器件来实现。原因是低频滤波器的时间常数巨大，在芯片内占据大量的芯片面积。
在片内实现巨大时间常数的通常办法是采取大电阻小电容结合方式。因为大电阻可利用开关电容技术来实现。以前采用开关电容技术实现的滤波器有两个明显 缺陷：其一是开关电容在信号通路中会引入大量噪声，从而直接导致滤波器的线性度不高；其二是开关电容的时钟频率必须和后续的ADC频率严格一致，否则会导 致丢码。
本文仍采用开关电容技术，但不放在信号通路中，而是将其放到控制电路中。其主通路中的电阻采用R-MOS结构，阻值可由控制电路精确调节。这样既利用了开关电容可精确实现大电阻的功能，也消除了前面提到的2个缺陷，故可实现连续时间滤波器较高的线性度。
1 滤波器结构
该滤波器的整体结构如图l所示。图中，
，整体结构共3级，每一级为High-Q Opamp-R-C的二阶带通滤波器，通过级联形成一个6阶的Chebvshev I型滤波器。滤波器的整体传递函数如下：
为了降低电路的复杂度。图l中的所有电阻均采用同一阻值，这样，整个滤波器只需要一个控
由于该电阻的值随PVT的变化很大，因此，为了使滤波器的频响特性不受PVT变化的影响，则要求电阻值不随PVT变化。为此，需要讨论如何保证电阻值不随PVT改变而改变。
2 精确电阻处理

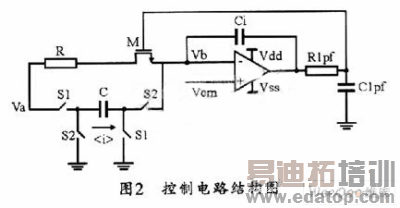

精确电阻由控制电路部分实现，其控制电路结构如图2所示。其中开关S1和S2可由两相不交叠时钟φ1和φ2分别控制，以对电容进行周期性充放电，从而使等效电阻
；MOS管M工作在线性区，其电阻如下：
通过RM和R可得到Ri的值。当Ri>Req，积分器呈正积分特性，运放的输出电压增大，VGS变大，RM变小，Ri变小。
图2中R的作用是降低MOS管漏端的电压，让MOS管工作在线性区，以提高电阻RM的线性度。
图l中的电阻Ri和图2中的电阻Ri相同，它们都由控制信号VCtrl控制。图1中的时间常数如下：
其中，T是时钟周期，Ci为积分电容，C为等效电阻电容。为了提高电容匹配度，C和Ci应采用同一单位电容组合，这样，式(3)可变为：

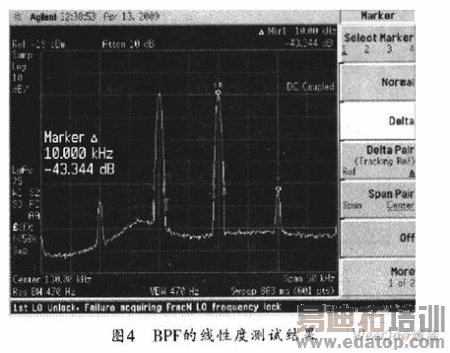

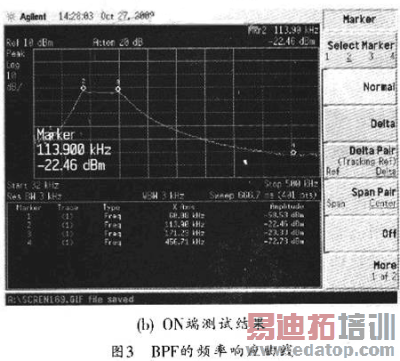

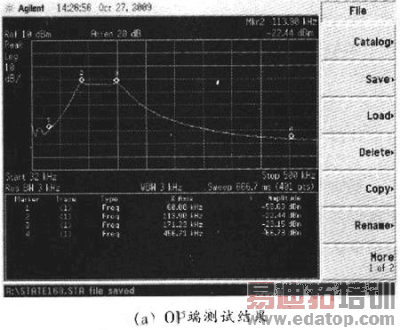

图4所示为滤波器的线性度测试结果，它的输入为间隔10 kHz的两个带内单频点信号，信号幅度为500 mVpp，输出用示波器检测。线性度测试结果为43 dB，可见，这种设计方案具有很高的线性度。
4 结束语
由于本文所设计的滤波器的时间常数只跟频率和电容比值有关。因此只要改变时钟频率，就可以改变滤波器的中心频率。另外，利用本文的方法，还可以将滤 波器做在芯片里面，这样，采用开关电容技术，其芯片的面积只需增加很小一部分。目前，本芯片已在SMIC0.18μm工艺下已开始流片量产。
