GSM/UMTS双模手机的检验

录入：edatop.com 点击：

许多中心都有了UMTS覆盖，并且市场上出现了十多种双模GSM/UMTS手机，维修中心遇到了如下问题，就是报告有手机故障时，以及维修后的手机送还顾客以前，都要对这些手机进行哪些测试。Willtek Communications公司的一篇新应用笔记详述了要进行的测试，本文是对该应用笔记的主要部分的说明。

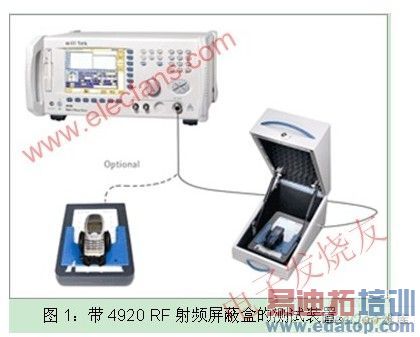

在开始测量之前，一定要保证手机或者测量不受其它手机或附近基站信号的干扰。同样，手机发射的射频功率坚决不能与实际网络相互干扰。图1给出了一种测试装置的例子，其中包括有一个射频屏蔽盒。

edatop.com

发射功率测量

对任何基于CDMA的无线电网络，因为发射功率影响无线单元的容量，所以对其进行控制很重要。一般来说，每个发射器都会增加干扰，所以单元容量甚至受到邻近单元呼叫的影响。只有各无线终端的发射功率最小化到信号强度只达到所需服务质量的水平，才能达到大容量。

因此，功率控制非常重要。发射功率的控制有两种不同的方法：呼叫建立期间的开环功率控制和连接期间的闭环功率控制。在后一种方法中，基站通过 TCP(Transmit POWER CONTROL，发射功率控制)位控制手机发射功率。发射功率定义为在最大和最小之间的一个动态范围;所有无线终端的低端都固定为-50dBm。高端由所用手机的功率级决定。要保证手机在基站附近以及离基站非常远的情况下都能通讯，在最终测量中进行最小和最大功率测试就可能很重要。

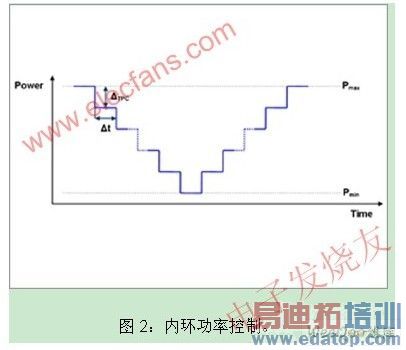

发射功率控制为相对前一级以1或2 dB步进，作为比较，GSM是通过基站控制手机绝对功率水平的。功率级的改变必须在紧随命令接收后的时间间隔内进行。这一过程称作“内环功率控制”，要求在最终测试或要进行的检查中精确测量功率水平的变化(见图2)。
