一种简单无线RFID系统设计

录入:edatop.com    点击:

O 引言

  射频识别是一种非接触式的自动识别 技术,它通过射频信号自动识别目标对象并获取相关数据。射频识别工作无须人工干预、非接触、阅读速度快、无磨损、不受环境影响、寿命长、便于使用。目前, 射频识别技术在国外发展非常迅速,产品种类繁多,已广泛用于工业自动化、商业自动化、交通运输控制管理等众多领域,如汽车、火车等交通监控;高速公路自动 收费系统;停车场管理系统;物品管理;仓储管理:车辆防盗等。由于我国射频识别技术起步较晚,除用于中国铁路的车号自动识别系统外,仅限于射频公交卡的应 用。本文给出一种实现简单射频识别系统的方式。阅读器和应答器均包含在单片机控制系统中,利用ASK调制与解调电路以及匹配网络电路,使整个系统的可识别 有效距离约为8.3cm,有一定的使用价值。

  1 总体方案设计

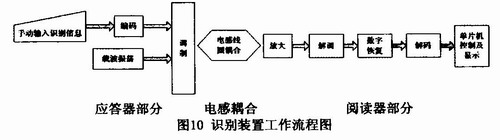

  无线射频识别(RFID)系统是由应答器、阅读器及应用支撑软件等几部分组成。应答器采用直流电源供电,它主要由编码电路、载波振荡电路、调制电路和发射电路构成。其原理如图1所示。该方案简单易行,电路简单。但这种应答器必须采用电源供电,否则电路无法工作。

  将应答器看作有源应答器,在阅读器设计部分,将接收到的微弱电压信号进行放大,在利用解调电路取出有用信号,经过判别电路后再利用解码芯片,最后利用显示控制电路显示阅读器接收到的数据,其原理如图2。所示该方案电路设计简单,容易硬件实施,可行性好。

3.3 程序设计

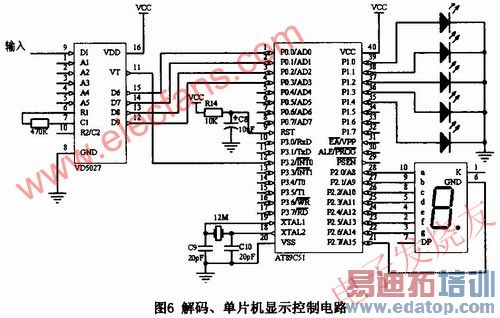

  VD5027解码正确时,17管脚 输出高电平,4位数据由管脚10、11、12、13输出。因此单片机设置为中断模式,VD5027的17管脚经反向后接在单片机的中断0入口处。主程序为 休眠等待状态,当有应答器且解码正确时,响应中断服务子程序,显示相应的信息。其流程如图9所示。

示波器DS5062M。

  测试结果:输出为波形较好的方波信号。

  振荡频率f=22.872kHz,幅度Vpp=3.00V,Vmax=2.24V,Vmin=0.00V。

  5.3 载波振荡器测量

  测试设备:数字示波器DS5062M。

  测试结果:频率:13.56MHz幅度Vpp=1.40V

  波形失真分析:振荡器是由非门构成环行振荡器,有门延迟时间。LC器件能够存储能量,故LC振荡器波形较好。

  5.4 调制输出波形测量

  测试设备:数字示波器DS5062M。

  Vpp=4.12V,Vmax=2.24V,Vmin=-1.88V。
