中国移动基站无线视频监控设计

录入:edatop.com    点击:

一、概述

移动通信业务与人民的生活已息息相关,为用户提供优质、满意的服务已成为移动公司的重要任务。所以基站的全面建设是非常重要的,目前移动公司基站覆盖范围已经非常广,涉及高山和偏远的乡村都已经有移动基站的建设。这为移动通讯的信号覆盖做了很大的努力。但是移动基站的监控也成了非常大的难题。随着移动网络的全面改造,为了提高工作效益,各移动基站均要实现无人值守。在移动调度通讯中心建立监控中心,能够对各基站有关数据、环境参量、图像等进行监控和监视,以便能够实时、直接地了解和掌握各基站的情况,并及时对所发生的情况做出反应, 加强对移动基站的维护管理,以确保移动信号的通畅,适应行业发展需要。

各地移动基站的管理主要存在着以下几个比较突出的问题:前各地移动基站的管理存在以下几个特点:

1、移动基站分布于城乡各处,高山平地,地形复杂,采用传统的人工巡检的方式已经不能适应移动通讯业务迅速发展的需求;
2、缺少专业的维护人员,维护人员的水平参差不齐。维护人员无法及时了移动远程基站设备运行状态以及环境,无法及时排除设备的故障;
3、高山基站的安全无法及时保证。由于基站分布广,周围环境复杂且无人值守,机房的安全问题就显得比较突出,必须解决防火、防盗、防水等安全问题,保障设备的运行安全。
4、基站设备偷盗情况严重。

1、 解决办法

移动基站是保证通信网络正常运行的有效手段,但是各地的环境不一样,导致工作效力非常低,很多时间浪费在爬山,走路的过程中。对移动通讯的抢修工作的按时进行带来一定的难度。为此广州焱通科技科技有限公司技组织了一批具有通讯行业技术经验的技术人才和尖端的电子技术人才开发了一款专门针对移动基站的无线视频监控系统,有效的解决基站的各种弊端,直接可以通过移动GPRS数据网络,就可将视频数据传输到流媒体服务器上,这样移动基站监管维护部门可以及时、真实的了解基站现场的环境情况,有效保障了通信网络的正常运行。

edatop.com

1 )采集端:采集端采用高速半球摄像头采集,采集图像快速清晰。
2)网络:由于不方便提供有线网络,可以通过移动GPRS、EDGE无线网络及时将现场的视频图像传输到移动IDC的流媒体智能综合应用平台(SCCAP)或本单位安装的流媒体智能综合应用平台(SCCAP),然后移动基站监控中心可以通过网络PC或手机直接观看。
3)监控端: 手机是最常用的通讯工具,而手机监控作为最新最方便的监控手段,就是充分利用手机的易携带性和易操作性,以及中国移动无处不在的无线网络,实现“随时随地,自由掌控”的全新监控模式。移动基站无线视频监控系统可使外勤人员和领导即时清晰地观察监控点。另也可以通过电脑观看。

二、系统的结构及设计原理

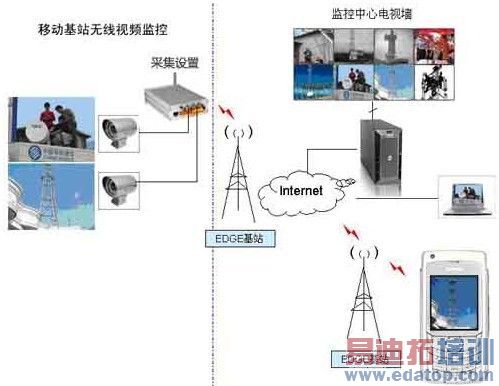

移动基站无线视频监控系统——“移动眼”,是指用户可以通过手机、PDA、电脑等移动设备对监控点进行随时随地的监控,清晰准确地查看到监控点情况,在监控过程中,可以调整云台至最佳监控角度。“移动眼”系统共有四个部分组成:1、现场视频采集前端,2、视频传输网络,3、流媒体智能综合应用平台(SCCAP)4、手机、电脑、电视墙等监控端。如下图所示:

(1) 采集前端

前端监控的设备:通过采集前端设备:高速半球摄像头将图象传到流媒体智能综合应用平台(SCCAP),接入的形式可采用无线方式,摄像头可用云台或非云台设备;在室外,考虑到不同天气、温度、光线等复杂的环境条件,可以采用带红外的摄像头直接接入网络中;

(2)视频传输网络

传输采用无线和有线的方式都可以实行。有线方式是互联网络平台,可支持各种互联网接入技术,如ADSL、以太网、专线等,充分利用互联网的经济方便的特性,无线方式是通过中国移动的无线平台实施,网络覆盖率高。

(3)流媒体智能综合应用平台(SCCAP)

该平台有认证、管理、运营、存储等功能,支持多用户、多范围、多应用、多分布的整体监控。通过该平台的软、硬件设备,可以方便的实现以下主要功能:

添加、修改、删除、查询等用户档案管理;
为提供更安全的监控保障,要求用户在进入系统前进行身份认证;
对不同身份的用户实施不同的操作授权;
视频存储;
视频回放;

(4)监控端

“移动眼”支持多种形式的监控终端,用户可以通过手机、PDA、电脑等移动设备随时随地的监控,也可以通过PC、或电视墙、投影等传统设备进行中心集中监控。

三、系统主要功能特点

可移动性:应用移动的GPRS、EDGE无线网络最高可以实现流畅的5-20帧/秒的高清晰图像效果,无需网络布线和架设天线;。
系统覆盖范围广:可适用在全国范围之内,包括其他运营商无线网络覆盖的边远山区;
图像压缩算法:采用最新的、压缩比较高的H.264视频压缩算法;
网络图像传输:网络资源占用低,在低带宽条件下传输高画质、流畅图像;
支持动态IP:采用动态IP解析技术,自动解析Internet分配的IP地址;
网络化:通过移动GPRS、EDGE无线网络和Internet网络,真正做到任何时间、从任何地方、对任何现场都能实现监控;
方便使用、操作管理简单:既可以在PC和手机上安装客户端软件使用,也可以直接通过WEB方式进行远程监控和远程管理,图形化界面;
完整的监控管理功能:系统为用户提供了灵活的监控画面选择,预置位和镜头的轮巡,以及实现图像抓拍、录像和录像回放、报警和报警联动等功能;
信息安全:充分利用网络隧道、防火墙/VPN、加密锁、权限管理、安全认证、实时时钟等技术,保证监控系统和录像资料不被越权使用和破坏;
强大管理平台:分布分级式管理,用户可以不受时间、空间限制对监控管理目标进行实时监控、实时管理、实时查看、实时指挥。
