基站“整形运动”

录入:edatop.com    点击:

为了顺应大型建网和节能环保的现实需求,各大设备厂商纷纷针对基站这一“耗电大户”从不同角度推陈出新,或全新“包装”设备布局,或从各环节入手增加创新技术。传统基站经过各种形式的“整形手术”,正以一种全新的面貌亮相,在接受现网环境考验的过程中,陆续给出关于节能环保答卷的成绩单。

变身

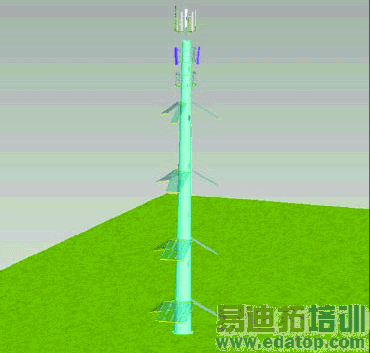

“中兴树”管塔:新一代绿色能源基站

中兴通讯推出一系列新型节能综合基站解决方案——“中兴树”,她集多种创新元素为一体,铸造和谐统一的通信基站。与传统通信基站方案相比,“中兴树”最突出的特点是:集约、节能、环保、美观。

edatop.com

*集约:通过对设备布局的巧妙设计,最大程度地降低了站点用地面积,减少征地的难度和成本。

*节能:分区温控技术的采用,大幅降低了站点耗电。同时,独特的设计拉近了天线系统与射频单元的距离,降低了馈线造成的能量衰减,在相同的网络容量和覆盖范围情况下,减少了设备功耗。

*环保:站点动力采用太阳能和风能互补方案,充分利用绿色能源。

*美观:外形简洁、设计轻盈、线条流畅,与景区周边环境和谐统一。

实战

上海贝尔:CBO室外站经受青藏铁路考验

根据实际使用环境选择合适产品可以避免对资源和能源的过多占用,全系列的基站产品无疑可以满足不同场景需求。对此上海贝尔做好了充分准备。其基站接收机灵敏度高达-116dBm,采用60w高功率载频,支持四路接收分集和发射分集,可提高20%到40%的覆盖范围,帮助运营商利用最少基站数获得最大网络覆盖。上海贝尔的GSM室外基站拥有真正的一体化结构,稳定可靠,适应各种环境要求,无需建设机房、电源架、空调等配套设施,可节约60%以上的配套投资,节约80%以上的后期运维成本,并借助基站安装便捷的优势,缩短工程建设周期。室外站同时支持内置微波、卫星、光纤等传输设备,上海贝尔还提供光能、风能和沼气发电等能源解决方案,每基站每年节电6000元左右,减少二氧化碳排放量5.1吨。按现网1万台基站来计,每年共计减少碳排放5万吨。

此外,上海贝尔的GSM基站都支持平滑演进能力,在一个机柜中可同时支持GSM、WCDMA和LTE。随着MCPA模块的引入,支持模块级的GSM、WCDMA和LTE共用,既保护了运营商先期网络投资,也满足了网络技术的发展需求,是节能减排的重要环节。

练技

华为:多角度引入关键技术降耗

华为通过网络拓扑和网元两个层次进行站点的节能设计。在网络拓扑层面,站点节能主要是提高覆盖效率和提高基站设备本身的覆盖能力。华为通过 PBT,TransmittingDiversity,AMR,HighReceiveSensitivity等关键技术,结合两种方法的共同使用,实现广覆盖场景下25%以上的能耗节约,带来TCO的可观下降。

相比网络拓扑节能,网元级别的节能主要集中在基站节能、冷却系统节能和新能源系统。华为采用多载波、智能调压、智能关断、新型高效功放等多种技术来减少浪费和冗余,其中华为在业界最先提供时隙级关断功能,使基站的耗能更精确地匹配业务负荷的变化,减少浪费。

在减少馈线损耗方面,华为创新设计的分布式架构基站和小基站的设计帮助运营商成功解决了这个难题。机顶功率不变的情况下,在实际网络部署中分布式基站替换传统宏站可实现40%以上的功耗节约。除此以外,分布式构架也能带来租赁机房和配套冷却系统的节约。一般网络情况下,高效的基站产品和分布式构架这两种场景均可实现大约10%的网络TCO下降。

除此之外,根据当地气候因素而引入的无排放能源、低排放能源(如:太阳能、风能、生物能源等)的新能源也是企业减少碳排放、节省能源消耗的最有效途径,华为有针对性地提出创新的EasyGSM解决方案,支持低成本快速部署,具有良好的投资回报。

移位

诺西:基站户外柜Flexi Shelter

随着移动通信行业突飞猛进的发展,为了实现移动网络的无缝覆盖,各大运营商纷纷掀起新一轮的网络建设和优化浪潮。受城区站址资源紧张、信号盲区、乡村覆盖不足等因素影响,传统的机房建站模式难以适应运营商建网要求,户外基站的建设比重越来越大。

edatop.com

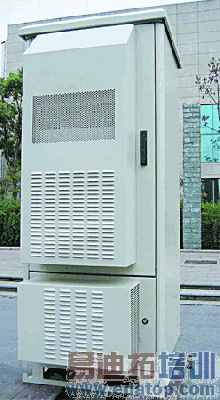

户外机柜是指直接处于自然气候影响下,由金属或非金属材料制成的,不允许无权限操作者进入操作的柜体,为通信站点提供户外物理工作环境和安全系统的设备。适合在室外环境,如公路边、公园、楼顶、山区、平地安装的机柜,机柜内可安装基站设备、电源设备、蓄电池、温控设备、传输设备及其他配套设备或为以上设备预留安装空间及换热容量,能为内部设备正常运行提供可靠的机械和环境保护的机柜。

诺西户外柜的特点包括:

适应恶劣环境。机柜的设计遵循相关国际标准,所有机柜外型都采取了有效保护设计,防护性能达到IP55,以确保设备的安全运行。采用45mm厚低导热系数夹芯材板,并结合多种灵活可选的温控解决方案,最大限度减少系统能耗,降低运维成本。

灵活部署。根据实际需求,可以支持19英寸(IEC297)、21英寸(ETSI)标准机架,以及支持符合机柜内尺寸安装空间要求的其它各种设备的安装。

防盗性能。具备良好的刚性与强度,整柜安装无需打胶,统一右开门设计,天地三点锁定结构,外带挂锁,内置铰链。

方便的安装及扩容设计。机柜的设计充分考虑到了运输、安装及扩容的方便性,型材全拼装与钣金模块化拼装两种设计方案,机柜可以背向、侧向自由扩容,只要拆除扩容处的装饰板,加装扩展仓,更换顶盖,就可轻松扩容。

选择的多样性。机柜尺寸和容量的多样性选择,满足不同客户的需求。

多元化的设计。机柜的设计能够容纳所有必要的辅助设备,如电源、配线架、蓄电池以及远端告警。

完全温度控制。保证设备在极端恶劣天气下可以无障碍运行。
