电子电路设计中EMC/EMI的模拟仿真

为了保证设计的PCB板具有高质量和高可靠性，设计者通常要对PCB板进行热温分析，机械可靠性分析。由于PCB板上的电子器件密度越来越大，走线越来越窄，信号的频率越来越高，不可避免地会引入EMC（电磁兼容）和EMI（电磁干扰）的问题，所以对电子产品的电磁兼容分析显得特别重要。与IC设计相比，PCB设计过程中的EMC分析和模拟仿真是一个薄弱环节。

PCB设计中EMC/EMI分析的对象

在PCB设计中，EMC/EMI主要分析布线网络本身的信号完整性，实际布线网络可能产生的电磁辐射和电磁干扰以及电路板本身抵抗外部电磁干扰的能力，并且依据设计者的要求提出布局和布线时抑制电磁辐射和干扰的规则，作为整个PCB设计过程的指导原则。具体来说，信号完整性分析包括同一布线网络上同一信号的反射分析，阻抗匹配分析，信号过冲分析，信号时序分析，信号强调分析等；对于邻近布线网络上不同信号之间的串扰分析。在信号完整性分析时还必须考虑布线网络的几何拓扑结构，PCB绝缘层的电介质特性以及每一布线层的电气特性。电磁辐射分析主要考虑PCB板与外部的接口处的电磁辐射，PCB板中电源层的电磁辐射以及大功率布线网络动态工作时对外的辐射问题。如果电路设计中采用了捆绑于大功率IC上的散热器（例如奔腾处理器外贴的金属散热器），那么这样的散热器在电路动态工作中如同天线一样不停地向外辐射电磁波，因此必须列为EMC分析的重点。现在已经有了抑制电子设备和仪表的EMI的国际标准，统称为电磁兼容（EMC）标准，它们可以作为普通设计者布线和布局时抑制电磁辐射和干扰的准则，对于军用电子产品设计者来说，标准会更严格，要求更苛刻。对于高速数字电路设计，尤其是总线上数字信号速率高于50MHz时，以往采用集总参数的数学模型来分析EMC/EMI特性显得无能为力，设计者们更趋向于采用分布参数的数学模型做布线网络的传输线分析（TALC）。对于多块PCB板通过总线连接而成的电子系统。还必须分析不同PCB板之间的电磁兼容性能。

EMC/EMI元件库的支持

如今一块电路板可能包括上百种来自于不同厂家、功能各异的电子元器件，设计者要进行EMC/EMI分析就必须了解这些元器件的电气特性，之后才能具体模拟仿真。这在以往看来是一项艰巨的工作，现在由于有了IBIS和SPICE等数据库的支持，使得EMC分析的问题迎刃而解。鉴于SPICE3，HSPICE，PSPICE这些数据模型已为广大的电路设计者所熟知，在此着重介绍IBIS。IBIS（I/O Buffer InteRFace Specification)，即ANSI/EIA-656，是一种通过测量或电路仿真得到，基于V/I曲线的I/O缓冲器的快速而精确描述电气性能的模型。1990年由INTEL牵头、联合数家著名的半导体厂商共同制定了IBIS V1.0的行业标准，经过不断的完善和发展，于1997年更新为IBIS V3.0。现在此标准已被NS、Motorola、TI、IDT、Xilinx、Siemens、Cypress、VLSI等数百家半导体厂商支持，同时Cadence、Mentor、Incases、Zuken-ReDAC等RDA公司在各自的软件中也添加了有关IBIS的功能模块。IBIS文件是一种文本文件，是通过标准软件格式生成的"行为"信息的描述，以说明IC的模拟电气特性。多数IBIS模块来源于SPICF模型，也可用实际测量得到的V/I曲线描述模型。IC的SPICE模型是各半民体厂商立足的商业秘密，受到知识产权的保护，而IBIS模型是对用户完全开放的数据，所以设计者可以免费得到这些数据。大多数半导体厂商在自己的网站上或产品CD-ROM中发布相关IC的IBIS数据。由于EDA厂家和电子元器件厂商联合支持IBIS和SPIICE等数据模型，设计者可以安心地将它们用于电路的模拟仿真或用于EDA工具中，轻松地进行EMC/EMI分析。

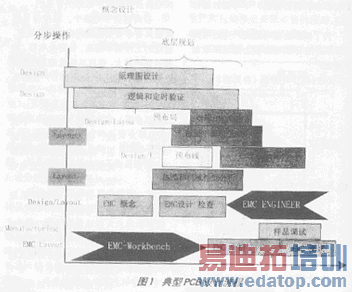

EMC/EMI模拟仿真与PCB设计相结合
