铁氧体磁珠在小型便携设备中的应用

前言

随着手机、便携式音乐播放器和便携式游戏机的普及，人们开始要求这些电子设备的设计更加小型化、高性能化、低能耗和低噪音。因此，大量的超小尺寸的电容器、电阻器、EMI静噪滤波器被大量在使用在这些小型便携式设备上。

片状铁氧体磁珠，结构简单，因其具有尺寸小、使用方便的特点而被大量用于EMI静噪用途。村田制作所早已能够批量生产0402尺寸（1.0×0.5mm）片状铁氧体磁珠BLM15系列，0201尺寸（0.6×0.3mm）BLM03系列。然而为了达到和大尺寸产品相同的静噪效果就必须增加磁珠内部的线圈数量，提高其阻抗值。这样直流电阻就会随之增加、从而电路功耗就会增加。这也就成了必须解决的课题。

此次通过开发新材料和改进加工工艺，村田成功开发生产出了小型低直流电阻产品，0402尺寸的片状铁氧体磁珠BLM15AX系列，与之前的产品相比降低了60%。从而此系列产品节省了小型便携式设备电路的耗电，使电池寿命得到了延长。

在此要介绍的就是这款新型的片状铁氧体磁珠BLM15AX系列。

1 特性的需求

小型便携式设备中，为抑制噪音，铁氧体磁珠需要同时具备贴片型的小尺寸和较大的阻抗值，从而能得到高效的静噪特性以及较小的耗电量。从以上这几点，对铁氧体磁珠的特性需求可以归结为以下几点，如图1所示。

edatop.com

图1：铁氧体磁珠的特性需求

图2显示了市场上铁氧体磁珠的直流电阻和阻值抗分布（目录规格）。图中粗箭头表明了今后铁氧体磁珠将会追求低直流电阻和高阻抗值的特性。

以前的0402型片状铁氧体磁珠BLM15AG系列的规格（图中●所示），与至今为止的片状铁氧体磁珠（图中◆所示）相比虽然已分布在表格的下方，这次的BLM15AX系列则实现了业界最低电阻规格（见图中○）。

edatop.com

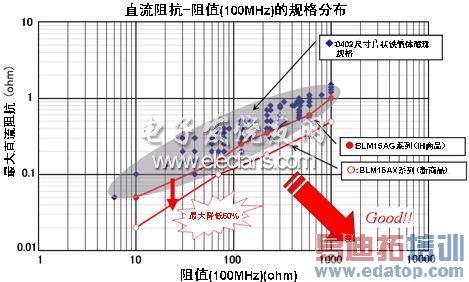

　　图2：片状铁氧体磁珠的规格分布
实现低直流电阻的片状铁氧体磁珠的特征#e#

2 实现低直流电阻的片状铁氧体磁珠的特征

BLM15AX系列是通过开发新材料、改进加工工序得到的新型0402尺寸的片状铁氧体磁珠。

BLM15AX系列从10Ω～1，000Ω （100MHz）。另外，直流电阻却比以前的产品降低了60%之多。

图3显示了经过可靠性测试（耐高温、热冲击）之后，其电阻值变化也很小的特征。

edatop.com

3 规格

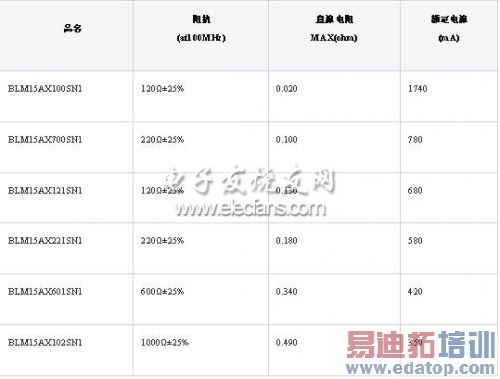

表1：BLM15AX系列规格一览

edatop.com

使用温度范围： -55℃～+125℃

edatop.com

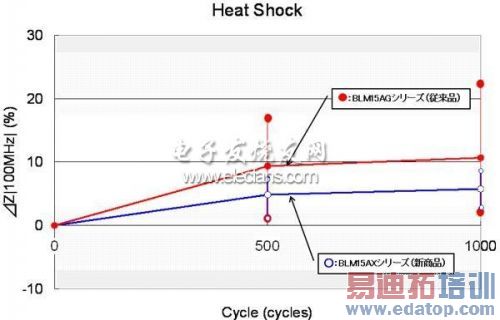

图3：可靠性测试产生的电阻值变化示例

4 未来发展

片状铁氧体磁珠在小型便携设备市场今后将会有大量需求。

今后村田将进一步研究尺寸小同时具有更低直流电阻的静噪用片状铁氧体磁珠，致力于产品的小型化和高性能化，为低能耗这一课题作出贡献。
