低电容EMI滤波器提高手机抗干扰能力

录入:edatop.com    点击:

随着手机中LCD及相机的视频分辨率提高,数据工作的频率将超过40MHz,对抑制无线EMI与ESD而言,传统的滤波器方案已达到它们的技术极限。为适应数据速率的增加且不中断视频信号,设计者可以选择本文讨论的新型低电容、高滤波性能EMI滤波器。
随着无线市场的继续发展,下一代手机将拥有更多的功能特性,例如带多个彩屏(每部手机至少有两个彩屏)以及百万像素以上的高分辨率相机等。

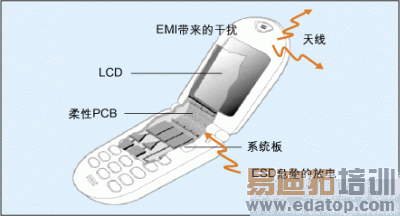

图1:LCD模块周围的噪声与ESD传输路径。
仍旧受紧凑设计趋势的推动,实现高分辨率LCD及相机将使设计者面临多种挑战,其中一个主要设计考虑便是这些新模块对电磁干扰(EMI)的敏感性。
对于目前流行的许多手机(尤其是翻盖型手机)来说,彩色LCD或相机CMOS传感器通过连接在手机(上下)两个主要部分之间的柔性或长走线PCB与基带控制器相连。
一方面,该连接线会受到由天线辐射出的寄生GSM/CDMA频率的干扰。另一方面,由于高分辨率CMOS传感器及TFT模块的引入,数字信号工作于更高的频率上,从而使该连接线会像天线一样产生EMI/RFI或可能造成ESD危险事件。
总之,在上述两种情况下,所有这些EMI及ESD干扰均会破坏视频信号的完整性,甚至损坏基带控制器电路。
为抑制这些EMI辐射并保证正常的数据传输,可考虑实现几种滤波器解决方案,这可通过使用分立阻容滤波器或集成的EMI滤波器来实现。

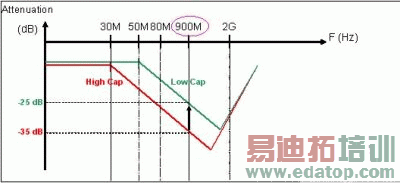

图2:GSM衰减频率对应滤波电容。
