一体化小基站EBS5132D助力TD-LTE部署
录入：edatop.com 点击：
电信业界言必称云管端，“云”代表服务器、存储器等IT基础设施、“管”代表路由器、光纤、基站等通信基础设施，“端”则代表终端、OS及其应用，三者构成了端到端的基础设施。2011年5月，中国云计算大会上，中国移动集团副总裁李正茂也提出了借助云计算打造智能管道的发言。随着TD-LTE无线网络的推进部署，将给中国移动打造智能管道奠定坚实的基础。
目前，中国移动正在紧锣密鼓进行TD-LTE规模试验网测试，而如何快速稳定的部署TD-LTE无线网络，将是后续中国移动重点关注的问题。大唐移动于近日推出的TD-LTE一体化小基站产品，正是匹配中国移动后续对于TD-LTE系列化站型考虑的问题，真正助力中国移动TD-LTE快速稳定部署。
一体化小基站需求来源
随着TD-LTE产业化的逐步推进以及商用的临近，TD-LTE的基站产品形态和未来形态演进成为产业界相关各方关注的重点之一。作为现有主流站型分布式基站（BBU+RRU）的有益补充，集成了基带和射频的一体化架构的微基站逐渐进入人们关注的焦点。无线网络建设初期，必然从密集城区网络部署入手，而密集城区的热点和盲区覆盖一般都是建设的难点，也成为运营商关注的重点。
大唐移动提供的一体化小基站EBS5132D，集成了基带和射频的一体化架构的微基站在满足密集城区覆盖、补盲、补热、微蜂窝覆盖以及行业应用等应用场景的需求方面有着独特的优势。
具备集成度高、适应性强、灵活部署核心特点
大唐移动提供的一体化小基站EBS5132D，可以用于室外和室内应用。可以支持1个20M的2*2MIMO小区。EBS5132D具有体积小、集成度高、成本低、安装灵活的特点，典型场景典型特征是“无需机房+小容量”。适用于无机房环境、容量适中的密集城区覆盖，以及特殊场景交通沿线、边际网等覆盖。
EBS5132D支持频段为2575~2615MHz，机箱净重小于15kg，设备容量小于15L。外观如图1所示。

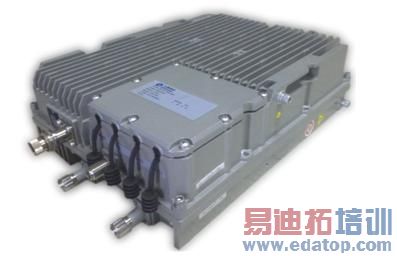

图1：一体化小基站EBS5132D产品实物图
一体化小基站的灵活部署还体现在工程安装方面，其可以安装条件的不同，支持抱杆、挂墙和灯杆安装方式，并且支持小型化天线的一体化安装，这样在很大程度上提高了工程安装的便利性。

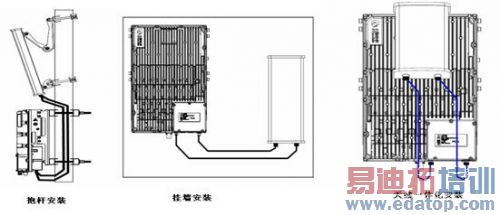

图2：一体化小基站安装方式示意图
总体来说，一体化小基站具备集成度高、适应性强、灵活部署的特点，适应运营商全场景部署的要求：
能够快速部署
一体化小基站基带、射频一体设计，体积小，集成度高，成本适中，无需机房环境要求，工程施工简单、安装灵活，建网成本低；
可靠性高，适应能力强
能在－40℃～55℃温度范围和5%～98%的湿度范围内正常工作，可在全国全天候部署；
一体化小基站具有电源防雷、传输防雷和天馈线防雷的功能，并且采用压住模一体化设计，IP65防护等级，满足防水、防风、防尘、电源防护等要求，具有防霉菌、防盐雾、防潮湿等“三防”功能。
发射功率大，满足宏站建设需求
一体化小基站发射功率最大20W/通道，配合1+1双极化天线，完全满足室内、室外覆盖需求。
时钟灵活，可以实现时钟共享
一体化小基站支持GPS、外部时钟输入，并且支持下一级时钟级联，可以实现一体化小基站共时钟解决方案。
操作维护方便
一体化小基站可通过操作维护窗进行维护，射频滤波器可根据需要现场更换，日常操作维护方便。
建设以及运维成本大大降低
由于一体化小基站站点不需要简易机房条件以及空调设备等，与分布式基站系统相比，单站投资可以节省35%左右；
与分布式基站系统相比，一体化小基站站址租赁费用、网络维护以及设备电费等都有极大的节省，维护成本可以节省40%左右。
应用场景丰富，助力TD-LTE网络快速部署
正是由于一体化小基站集成度高、适应性强和灵活部署的核心特点，产品可以广泛引用于各种场景，助力运营商快速稳定的部署TD-LTE网络。
交通沿线
交通沿线主要包含高速公路、高等级公路、一般公路、铁路、航道、隧道、地铁等线性区域。
覆盖场景具备低话务、带状连续覆盖、用户处于移动状态，不具备机房条件，光纤资源匮乏等特点。
此种场景下可以采用一体化小基站，室外铁塔或者挂杆背靠背定向安装，双向对打，选用窄波瓣和高增益天线，实现较为广阔的带状覆盖。传输可采用微波。
旅游风景区
旅游景点主要包括江河湖海风景区、山岳风景区、森林风景区、山水风景区、休闲疗养避暑胜地、宗教寺庙名胜区、革命纪念地等。
该覆盖场景具备季节性高话务密度，基站覆盖范围大、站址寻找困难，机房及天馈需要与旅游景点环境相适应等。
此种场景下可以采用无需机房的一体化基站，微波传输，选用高增益美化天线，实现与周围环境相得益彰的广覆盖。
政务集中区、大型医院、商业中心
该覆盖具备话务密度相对较高、基站覆盖范围小、机房寻找困难，投资大特点，覆盖需要重点保证等。
此种场景下可以采用天线一体化基站＋鉄锂蓄电池，在室外合适的地方安装，吸收话务。
边际网
边际网是运营商扩大竞争优势、快速争取客户的一个最有效的建设方案。
边际网具有话务密度相对较低、基站覆盖范围要大、要求尽量减少机房及传输等建设投入来缩短投资回收期等特点。
此种场景下考虑无需建设机房的一体化基站，铁塔或抱杆安装，高增益天线，微波传输，进行乡镇、草原等边际网覆盖。
特殊场景覆盖
特殊场景是受环境所限，比如粉尘、噪音、盐雾等，但又有话务需求，必须覆盖的区域，以医院、学校等场所为代表。
特殊场景的特点因限制条件不同而不同，需要根据这些条件灵活选择建网方案。
此种场景下可采用一体化压铸模设计的基站，它具有IP65防护等级，满足防水、防风、防尘、防霉菌、防盐雾等特点。而且它还采用自然散热、静音运行，可部署在对噪音敏感的办公、医院、学校、会场等特殊场景。
补盲（室外、室内以及室外覆盖室内）
补盲主要是满足室内、外原有覆盖较差或者用户增多需要扩容地区补盲需求。此种场景具有小容量、低成本、机房要求低甚至无机房、工程施工简单、维护简单方便等特点。
此种条件下，可以采用一体化小基站进行补盲覆盖，另外对于难以建设室分系统的高楼，也可以采用一体化基站进行室外穿透。
图3：一体化小基站补盲场景
补热（室内外）
补热场景主要集中在火车站、城市商业区、繁华街道、商场和机场等话务密集区域，商业中心特点就是话务较高、机房寻址困难；
这种场景下安装一体化基站可以大幅提高网络容量，分担宏站压力。

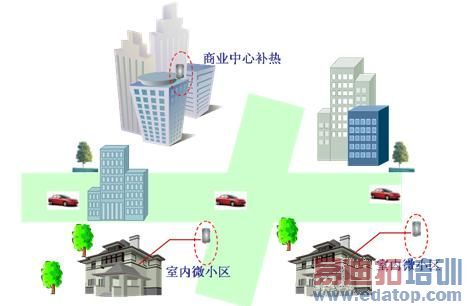

图4：一体化小基站补热场景
小区分布式覆盖
居民小区数目迅速增长，住宅的密度也不断增加。另外一些高档居民小区的高端用户多，单用户话务量大，这些区域对于网络容量也有很高的要求。小区深度覆盖也成为目前覆盖的重点。
同时居民小区对于基站安装、天线布点等极其反感，另外机房协调极为困难，室内分布系统建设无法完成。
采用一体化小基站+小型化天线，并且采用美化天线罩，可以很好满足小区深度覆盖的需求。

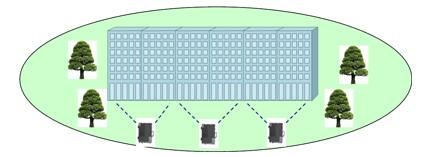

图5：小区分布式覆盖解决方案
街道站解决方案
室外街道站环境下，可以采用一体化小基站背对背安装，配合窄波瓣天线定向覆盖带状区域；
街道站解决方案可以采用美化天线罩的方式，增加一体化小基站的隐蔽性。

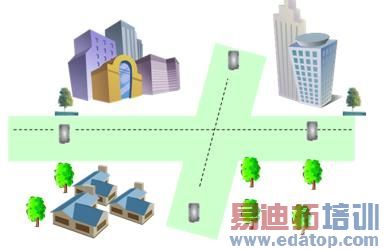

图6：街道站覆盖解决方案
针对以上交通沿线、旅游风景区等室外场景的应用特点，一体化小基站有典型的“一竿子”解决方案，可以以最快捷、最灵活、最大程度节省建网成本的优势助力运营商建设。
室外通信杆解决方案见图：
配合三扇区高增益天线，可以应用于边际网、旅游风景区等室外场景；
一体化小基站采用共时钟、共传输方式，大大加快了工程部署的进度。
该方案优势：
“一竿子”解决方案：只需要建设一个通信杆，包括天线、一体化小基站、还有如果采用微波传输设备都可以安装在通信杆上。
无机房建设需求，建设成本低，投资回收期短，可以明显提升运营商竞争优势。
图7：一体化小基站“一竿子”解决方案
配合典型“一竿子”解决方案，传输采用微波传输方案，可以进一步减少工程施工难度，大大提高建网灵活度，传输解决方案见图：
目前TD-LTE单站3*20MHz传输需求为峰值450M，均值120M。
采用微波传输，目前微波提供的链路带宽一般可达300M，采用符合分担完全满足室外三扇区传输需求。
采用微波传输作为一体化小基站的传输解决方案，可以提高一体化小基站快部署、无机房需求的优势，同时也适应于交通沿线、旅游风景、应急通信等传输资源部署困难的场景需求。

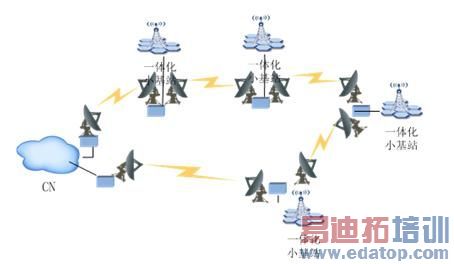

图8：一体化小基站微波传输解决方案
结束语
分布式基站已经不能完全满足密集城区的补盲、补热以及特殊场景的覆盖问题，而配合一体化小基站精细化覆盖解决方案，可以满足中国移动全场景解决方案的需求。
我们说，要打造真正的智能管道，中国移动部署TD-LTE网络是必经之路，而大唐移动一体化小基站产品推出的一体化小基站正是TD-LTE网络快速稳定部署的关键，势必会成为中国移动TD-LTE建设中更快更厉的武器。
