飞思卡尔QorIQ Qonverge系列多基站一体化设计方案

当今电子产品如果不能具有移动接入网络的功能似乎已经成为古董，因为在信息化的时代，能够随时获取移动数据已经成为大部分人的生活必需。智能互联设备以及数据、视频内容的爆发式增长引发了移动数据传输需求的快速提升，全球移动数据流量的激增为无线基础设施设备供应商带来了挑战和机遇，他们需要在增加设备的容量和功能方面展开竞争， 并对OEM和运营商的网络性能提出极高的要求，同时控制资本支出，提高功率效率并支持新的4G技术。
3G时代开始，数据业务逐渐成为移动通信服务中的主体，因此全新的无线基站设计需要面对更多数据业务。为此，家用基站（femtocell）应运而生，成为运营商推广3G乃至4G技术重要的突破性领域，它能够更好地为家庭客户提供稳定、可靠而高速的无线通信服务。
QorIQ Qonverge系列
通信处理器领导厂商飞思卡尔半导体，推出高度集成的具有可扩展能力的多核异构基站产品QorIQ Qonverge系列，提供基于同一架构的可扩展处理器，满足了从小型蜂窝到大型蜂窝的多标准需求。该架构涵盖小型至大型蜂窝基站，该平台使原始设备制造商能够不用管蜂窝大小即可对软件进行重新利用。客户可以使用通用硬件、软件架构和工具来最大程度地减少资本支出，并能从加快面市的综合性解决方案中获益。
QorIQ Qonverge将通信处理、数字信号处理和无线加速技术集成到一个单一的片上系统，并针对下一代femtocell、picocell、metrocell和macrocell 基站优化提供了各种不同的配置。它通过采用先进的处理技术实现出色的集成，过去在单独的FPGA、ASIC、DSP和处理器上执行的许多功能现在被合并到一个单一设备上。对从femto（家用基站）蜂窝到macro（宏）蜂窝等不同规模的蜂窝使用通用架构，优化研发投入和软件复用，通过快速提供原型设计以及不同基站设计参考方案，使基站制造商利用一个开发平台设计多种不同类型基站，并能够在一个单一、灵活的架构上显著地改进性能、功率和降低成本，提升不同基站平台的适用性。
QorIQ Qonverge处理器集成了一个或多个Power Architecture内核、高性能可编程的StarCore DSP、MAPLE多模基带加速器、报文处理加速引擎、互联结构和下一个节点处理技术。新的QorIQ Qonverge SoC采用StarCore SC3850 DSP和Power Architecture e500 MPU内核，它将L2以及以上处理交由MPU内核而不是DSP内核来执行，显著提高了效率。该组合中的产品支持包括GSM、LTE-FDD & TDD、LTE-Advanced、HSPA+、TD-SCDMA和WiMAX在内的多个标准的多模基站。这种高集成度、高性能的方案可以给不同架构的基站带来相当程度上的成本和功耗方面的改善。阿尔卡特朗讯去年推出的超微型移动传输扩容产品LightRadio就是基于飞思卡尔QorIQ Qonverge先进技术实现的。

小蜂窝基站产品
小蜂窝基站是3G时代兴起的全新技术，也是QorIQ Qonverge系列率先推出的产品，小蜂窝片上基站处理器自去年推出以来大受欢迎，目前，将QorIQ Qonverge处理器用于下一代设计的公司已占小蜂窝基站市场的50％以上。

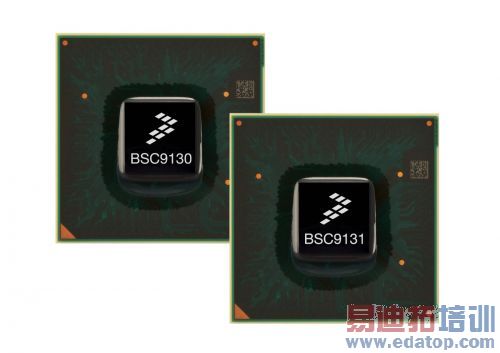

BSC9130/31 femtocell SoC（可同时支持8到16位用户）是首批面市的 QorIQ Qonverge处理器产品之一。该处理器支持一系列空中接口，包括LTE (FDD/TDD)、WCDMA (UMTS, HSPA+)、 WiMAX和CDMA。该设备还采用无缝的RFIC通信和天线接口，不需要额外的芯片（如FPGA），从而节约了板空间并降低了成本。超集成式BSC913x系列还可在单个设备中支持GPS同步和2G /WCDMA/LTE侦听。

edatop.com

为获得更大的成功，飞思卡尔面向小蜂窝基站提供带商用LTE Layer 1软件的QorIQ Qonverge BSC913x femtocell（毫微微蜂窝）产品。这种新的量产质量的软件隶属于公司 VortiQa网络软件产品线旗下，与硅片密切结合，实现最佳性能和精简开发。该软件是业界首批基于完全可扩展的基站SoC平台的LTE Layer 1软件栈之一，支持LTE和WCDMA多种模式。该软件与合作伙伴的L2/L3和RF软件集成，并经过测试，使客户能够利用飞思卡尔在软件上的投资，以较低成本迅速进入市场。通过附带的特意为QorIQ Qonverge平台设计的Layer 1软件，可以实现更全面的解决方案，客户不仅可从世界级DSP和微处理器技术中获得最佳性能，而且还能更迅速地进入市场。
QorIQ Qonverge产品在一个非常先进的片上系统解决方案中提供无与伦比的可扩展性、性能和多模能力。QorIQ Qonverge产品线提供的通用架构，可支持3G CDMA和4G LTE femtocell产品线，且产品的可编程性还允许客户吸收其他先进特性，从而使客户可以灵活地、经济高效地满足更为广阔的小蜂窝市场。
宏蜂窝产品

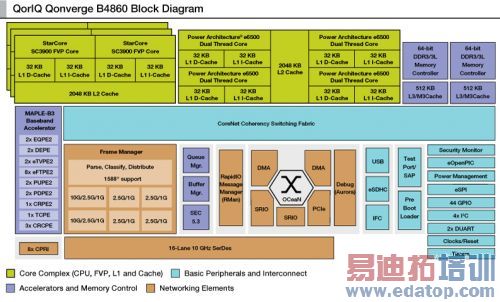

QorIQ Qonverge B4860基带处理器是第一款基于QorIQ Qonverge多模平台的大蜂窝片上基站产品，同时支持LTE、LTE-Advanced和WCDMA标准。B4860单芯片解决方案与QorIQ Qonverge小型蜂窝产品兼容，不仅有高效、高性能的内核，还提供应用特定的加速器以及最佳功率/成本比。

edatop.com

QorIQ Qonverge 宏蜂窝产品能提供OEM和服务提供商所需要的性能、能源效率和成本效益，有助于满足与海啸式增长的全球无线数据相关的挑战。B4860 宏蜂窝基带处理器使OEM能够开发与众不同的产品，有利于服务提供商采用LTE，并开始部署LTE-Advanced，满足WCDMA基站处理严格的成本要求。
B4860 宏蜂窝基带处理器采用飞思卡尔的智能集成功能和先进的28-nm处理技术，提供超过21 GHz的原始可编程性能，是计算能力的一次重大飞跃。宏蜂窝 SoC将四个双线程、64位E6500 Power Architecture内核与运行速度高达1.8 GHz 的AltiVec SIMD引擎集成。E6500内核非常适用于Layer 2、控制和传输处理，它采用经实践检验的、广泛应用的高性能增强型AltiVec向量处理单元，可大大增强Layer 2调度算法的性能。 E6500内核创下了嵌入式处理器CoreMark每瓦性能（performance-per-watt）基准测试的最高分记录。B4860还集成了6个全新的运行速率高达1.2 GHz的高性能 SC3900 StarCore FVP内核。这些技术结合起来，可为下一代基站的所有基带数据处理层提供一个平衡的、可编程架构。
B4860是首批单芯片LTE基站产品之一，可支持三个20 MHz 扇区，其设计宗旨是取代当今最多可包含6个离散器件的信道卡。除了因减少部件数量而实现设计简化和板级效率提高外，与部署类似的离散解决方案相比，B4860可使成本降低4倍，功率降低3倍。这是一款市场上为数不多的、支持真正的宏基站的解决方案，能够处理从天线IQ采样到回程IP网络等广泛的业务，是遵从LTE-Advanced标准（3GPP版本10，2011年3月订立）的首批 SoC之一。它还同时支持多种接入技术（即多标准）和多模式（即LTE-A， LTE和WCDMA）标准。
