基于ADF4360-2的1GHz频率合成器设计

1 ADF4360-2芯片简介
ADF4360-2是由美国ADI公司出品的一款高性能锁相频率合成芯片，它集成了一个整数N合成器和一个压控振荡器，可用于无线手持通信设备、检测设备、无线局域网及有线电视设备中。该器件的主要特点如下：
◆输出频率范围为1 850～2 170 MHz，并支持二分频输出，选择二分频输出时可输出925～1085 MHz；
◆工作电压为3～3．6 V；
◆可编程双模预分频器8／9、16／17、32／33；
◆可编程输出信号功率控制；
◆能够进行模拟与数字锁定检测；
◆支持软件和硬件掉电功能。

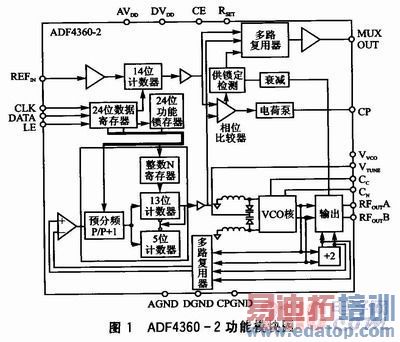

ADF4360-2的功能模块图如图1所示。它主要由一个14位可编程参考R计数器、一个24位数据寄存器、一个24位功能锁存器、压控振荡器、相位比较器、锁定检测器、多路复用器以及电荷泵等组成。

edatop.com

环路滤波网络具有低通特性，它主要是抑制鉴相器输出电压中的载频分量和高频噪声，降低由VCO控制电压不纯而引起的寄生输出。图2中所示的环路滤波网络可利用ADI公司提供的专用设计与仿真工具软件ADI simPLL进行仿真、设计。

3 芯片配置程序设计
本电路设计中，ADF4360-2的PFD输入频率为1 MHz，因此参考时钟分频R=40。由公式fVCO=(B×P+A)×fREFIN／R，可计算出N为11 250，双模预频器设置为P／(P+1)=32／33，计数器A设置为8，计数器B设置为32。根据ADF4360-2芯片资料，3个控制寄存器初始化设置为R寄存器00000A1H，C寄存器8FF12CH，N寄存器803E42H，配置值如表1所列。

edatop.com

单片机通过提供时钟信号CLK、数据信号DATA和使能信号LE，对ADF4360-2内部寄存器进行配置，使得VCO输出所需频率的信号，同时负责对ADF4360-2的锁定标志进行检测，如果检测已经锁定，则配置数据工作完成。单片机程序流程如图3所示。

edatop.com

结语
本文介绍了利用锁相频率合成芯片ADF4360-2设计1 GHz信号的输出方法，给出了电路系统结构框图以及单片机程序流程。由于ADF4360-2内部集成VCO，外部通过单片机I／O口写入控制字，因此该系统具有外围电路简单、调试方便、功耗和成本低等特点，可广泛应用于各种电路系统中。
