NFC射频测试在实现非接触资讯交换中扮要角

近距离无线通讯(NFC)将现有的非接触式辨识技术与互联互通技术相结合并加以发展，由索尼(Sony)与恩智浦半导体(NXP)(前身为Philips)共同研发。NFC可广泛用于各种资讯交换，例如电话号码、图像、MP3档、数字式授权、电子钱包、广告资讯、产品资讯等。这种资讯交换可在两个具有NFC功能的电子设备(如手机)之间进行，抑或于具有NFC功能的手机和与其相容并位于近距离内的无线射频辨识系统(RFID)晶片卡或读取器之间完成。NFC被用作控制获取资讯的密钥以及诸如电子收费、通行证、访问控制以及各种数据交换等服务，将可以彻底改变人们的生活模式与习惯。

NFC应用包罗万象

NFC工作在以13.56MHz为中心的频段，并在约10公分范围内提供速率达424kbit/s的数据传输。与工作在该频段的传统式非接触式技术(只有主动被动式通讯)不同，具有NFC功能的电子设备之间的通讯可以是主动主动式(端对端技术)，也可以是主动被动式。因此，NFC意味着一个在RFID网域的连接。此外，NFC与被广泛使用的智能卡基础架构向后兼容，如基于ISO/IEC 14443 A(像NXP的MIFARE技术)和ISO/IEC 14443 B的架构，同时也与Sony的FeliCa卡(JIS X 6319-4)相容。实现NFC设备之间的资讯交换，在标准ECMA-340及ISO/IEC 18092中制定了新的通讯协议。NFC论坛于2004年由NXP、Sony及诺基亚(Nokia)共同创办，并藉此协调和促进NFC技术的发展。NFC论坛还制定保证各种NFC设备及服务之间互联互通的技术规范。所有上述的标准(ISO/IEC 14443 A、B、ISO/IEC 18092以及JIS X 6319-4/FeliCa)都被涵盖在内，并自2010年12月起，NFC论坛为NFC设备的兼容性提供证明。

为确保手机与不同厂家的RFID晶片卡之间的互联互操作性，须要对各种NFC设备进行协议及射频测试。其中射频测试主要包括测量有关时间方面的参数、载频与查询模式下的讯号强度和接收灵敏度、负载调变参数(收听讯号的强度)等。

简易性广泛应用

在前面已提及一些NFC应用。其中最显著特点是使用的简易性：只须简单接触或靠近具有NFC功能的设备，便可启动所需的服务。以下是一些典型的应用。

.行动式付费

用NFC手机购票或付计程车费用，以及在非接触式售货点用NFC手机付费，或将收据存入NFC手机。

.权限及访问控制

将电子密钥权限证明资讯存入NFC手机、访问保密机构、登录保密电脑、开车门、设置居家办公室。

.数据传输与交换

在各种NFC设备之间进行数据传输(端对端数据交换)如在NFC手机、数字相机、笔记本电脑间交换名片；把相机靠近打印机并印出照片。

.启动其他服务

例如为数据传输启动其他通讯连接、设置蓝牙(Bluetooth)及无线局域网络(WLAN)连接。

.读取资讯

将智能型广告中的时间表、地图存入NFC手机，或者位置存入NFC手机，如停车位置。

.购票

把各种票券存入NFC手机，如电影，音乐会，体育比赛等等。

NFC数据传播原理

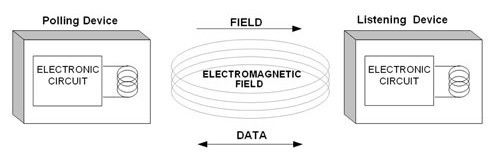

与RFID标准14443及FeliCa相似，NFC使用感应耦合，类似变压器的原理，如图1所示，NFC利用两个导电线圈的磁场以耦合查询设备(激励设备)与收听设备(目标设备)。

edatop.com

图1 查询设备(激励设备)与收听设备(目标设备)之结构配置

NFC工作频率是13.56MHz，传输速率106kbit/s(部分地可达到212kbit/s甚至424kbit/s)。调变方式为不同调变深度的OOK(100%或10%)及二进位相移键控(BPSK)。

查询设备的功率与数据传输

被动系统(如处于被动卡仿真模式下的NFC手机)进行传输时，其藉以查询设备的13.56MHz载波讯号作为驱动能源。查询设备的调变方式为ASK。在NFC端对端模式下，双方都处于查询状态，其讯号都被加以调变及编码。此时，所需功率相对减少，因为每个NFC设备都有各自的能源供给，并且传输结束后载波讯号自动停止发射。

收听设备数据传输

由于查询设备与收听设备的线圈之间的耦合，被动的收听设备
