凌力尔特推出精确匹配的电阻器网络LT5400系列

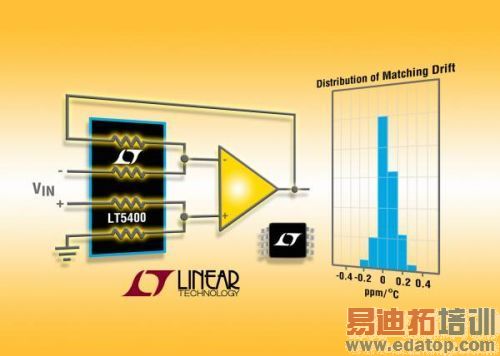

加利福尼亚州米尔皮塔斯 (MILPITAS, CA) – 2011 年 5 月 11 日– 凌力尔特公司 (Linear Technology Corporation) 推出公司第一个精确匹配的电阻器网络器件系列 LT5400，该系列器件为差分放大器、精准分压器、基准和桥式电路中的高性能信号调理应用而设计。三 款可选版本已全面投产，分别是电阻比率为 1:1 和 10:1 的四个 10K 电阻、四个 100K 电阻和两个 10K / 两个 100K 电阻。每款 LT5400 系列器件在 -40°C 至 85°C 的温度范围内提供了 0.01% 的保证匹配准确度，而在 -40°C 至 125°C 则提供 0.0125%。LT5400 的匹配性能利用“CMRR 匹配”得以增强，这是在采用差分放大器电路配置时用于保证 CMRR 性能的一种新度量标准。LT5400 的 CMRR 匹配误差仅为 0.005%，比采用独立电阻器时的 0.01% 匹配误差改进了 2 倍。

edatop.com

作为分立电阻器的替代方案，LT5400 的小型 MSOP 封装可最大限度地减小温度梯度，并针对所有 4 个电阻器确保了随时间和温度变化的一致情况。由于 LT5400 基于传统的硅制造及装配工艺，因此对于极端条件的冲击、振动、湿度和温度的耐受力相对较强。可提供一款技术规格针对 -55°C 至 150°C 温度范围的高温器件选项。凭借其坚固性，LT5400 成为重型工业、军用和汽车环境中的仪表及测试设备的合适之选。标准的生产工艺为 LT5400 的供货提供了保障，始终可以保持简短的订货至交货时间。

凌力尔特公司设计经理 Kris Lokere 表示：“尽管电阻器网络的功能很简单，但是就精准电路而言，他们的精确匹配是至关重要。LT5400 系列器件在为用户保持电阻器简单性的同时，也提供了卓越的匹配度和坚固性。”

LT5400 已开始提供样品并投入批量生产，千片批购价为每片 3.49 美元。不同电阻值的其他可选版本将在不久后提供。如需更多信息，请登录 www.linear.com.cn/product/LT5400。

性能概要：LT5400
·匹配独立的四个电阻器
o 10k 和 100k 电阻值
o 1:1 和 1:10 的比率
·随温度变化提供卓越的匹配
o A 级版本：电阻器至电阻器的匹配为 0.01%
o A 级版本：针对 CMRR 的匹配为 0.005%
o B 级版本：电阻器至电阻器的匹配为 0.025%
o B 级版本：针对 CMRR 的匹配为 0.015%
·匹配温度漂移 <1ppm/°C (最大值)
·±75V 的工作电压
·绝对电阻器温度漂移为 8ppm/°C
·2000 小时的长期稳定度 <2ppm
·-55°C 至 150°C 的工作温度范围
·扁平 8 引线 MSOP 封装
