ADI RF信号源解决方案

录入:edatop.com    点击:

应用简介


RF信号源用于创建射频频率的测试波形,常见的一些应用包括:测试新的无线电平台是否能工作,或者测试从生产线下线的手机性能是否符合预期。RF信号源既能用来创建正弦波等简单的波形,也能用来创建看起来像是超声或声纳设备回波的复杂调制波形。

系统设计考虑和主要挑战

随着技术的不断创新,RF应用现在的频率要求已达到GHz范围,模拟和数字方法使得调制技术变得越来越复杂。此外,RF通信行业的标准也越来越多。

对于RF信号源设计师,第一项挑战是在单个系统中实现多种RF测试信号。例如,RF信号源可能需要提供多种多样的输出,如FM、 FSK、QAM、WCDMA和LTE信号等。支持这些RF测试信号所需的带宽现在变得越来越宽,很难找到支持这些标准要求的宽带宽、良好线性 度和低噪声性能的器件。而且,针对不同的频段,设计师可能需要增加不同的信号路径。

RF信号源设计师的第二项挑战是控制系统的噪底。使用的数字信号处理和RF信号处理越多,则系统的辐射噪声越高。额外的信号路径 也会由于串扰而增加噪声,因此更难获得干净的输出。

RF信号源设计师的第三项挑战是系统能力和灵活性不断提高。信号源还需要支持外部时钟输入和调制输入,以便满足最终使用者的测试 目的,如同步等。系统还需要与USB、GPIB、以太网和RS-232等接口兼容。

ADI公司解决方案

ADI解决方案的价值主张:

1,一站式供货商,提供从数字到RF器件的最齐全产品组合,如锁相环(PLL)、混频器、功率检波器、ADC、DAC、放大器和数字信号处理器等。

2,丰富的RF设计资源,包括易于使用的模拟工具(ADIsimPLL、 ADIsimRF、ADIsimSRD、ADIsimCLK)、ADI中文技术论坛中的RF小区、完全填充的评估板等。

3,ADI产品的兼容性支持在多个平台之间移植设计,例如,引脚兼容的高速ADC提供多种不同的采样速率和分辨率。

4,片内集成可以优化信号链性能,缩小电路板空间,降低BOM成本和功耗;例如,电源管理单元(PMU)集成线性调节器、开关 调节器和电源监控功能。

5,Circuits from the Lab实验室电路是经过测试的参考电路,有助于加速设计,同时简化系统集成,帮助并解决当今模拟、混合信号和RF设计挑战。基于网络的设计工具可以优化定制设计的性能。

系统框图

RF信号源一般可以分为五个子系统,如下所示:

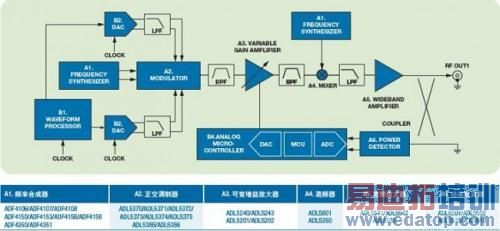

A. RF信号链产生经调制的RF输出:ADI公司的RF设计注重高性能和低功耗解决方案。差分结构可以将噪声降至最低。低功耗与高线性度的结合则可实现最佳解决方案。

edatop.com

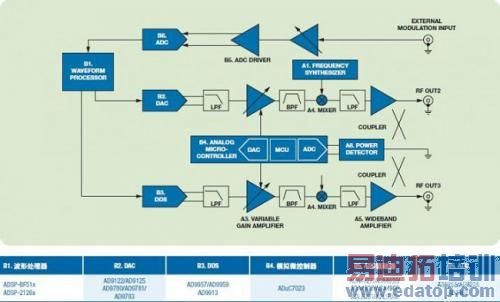

B. 外部调制输入通过资料转换器和处理器产生RF输出:ADI公司的数据转换器产品组合包括种类众多的创新ADC和DAC。ADI公司还有日 渐增多的定点DSP、浮点DSP和模拟微控制器产品,适合广泛的通用和专用需求。

edatop.com

C. 时钟产生与分配:ADI公司提供超低抖动的时钟分配和时钟发生产品,性能达到亚皮秒级。这些产品非常适合用来为高性能ADC和 DAC提供时钟 (参见本文最后所示的 AN-501和 AN-756)。此外, ADI公司的精密温度传感器和nanoDAC可以很好地补偿振荡器 (TCXO/OCXO)。

edatop.com

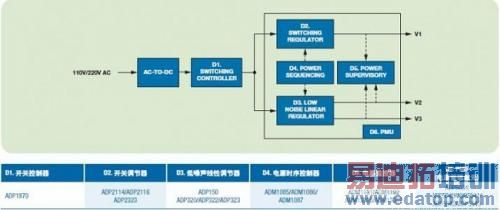

D. 电源产生和管理:ADI公司的电源产品采用高效的电源设计,保证信号链的信号完整性。不断壮大的产品组合延续了ADI公司信号处理IC 45年来在可靠性、创新、性能和价值方面的传统优势。

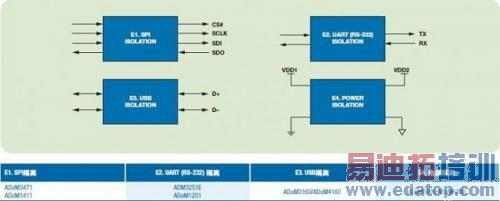

E. 数据和电源隔离:利用iCoupler数字隔离器,设计师可以摆脱光耦合器的成本、尺寸、功耗、性能和可靠性限制,在设计中实现出色的隔离性能。

edatop.com
