基于降低放大器噪声峰化来提高SNR
许多放大器在接近单位增益交越频率时,其电压噪声谱密度(NSD)会提高。这种噪声峰化现象可能导致电路噪声比预期高出39%。在单位增益电路(有时也称为缓冲器或电压跟随器应用)中,噪声峰化尤其麻烦。
当散粒噪声大于放大器的本底噪声时,就会发生峰化现象。这种行为可能扩展到交越频率之外的数个倍频程,影响到的频率远超过大多数制造商的数据手册显示的频率。大部分教科书未探讨此问题。我们一般也不会注意这个问题,除非碰到噪声似乎过大的低噪声、低增益电路。
图1所示的放大器设置为单位增益缓冲器,-3dB带宽为16MHz,100kHz时的本底噪声为16nV/√Hz。请注意,噪声密度在大约2MHz时开始提 高。更糟糕的是,-3dB噪声带宽约为30MHz。理论计算规定,总噪声等于本底噪声乘以噪声带宽(对于单极点滚降,它是-3dB带宽的π/2倍)的平方 根。结果显示,总噪声为80µVrms。但如果实际将NSD对整个带宽积分,则得到111µVrms,比理论值高出39%。

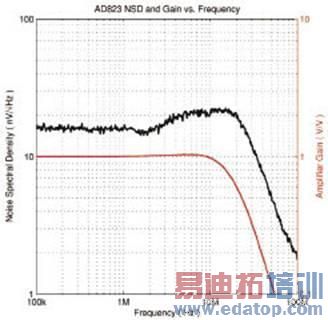

图1 单位增益配置的放大器频率响应的滚降符合预期
(红色)。电压噪声谱密度曲线显示噪声峰化(黑色)
不幸的是,这一误差量还算是好的,许多放大器比这糟糕得多。笔者看到过峰值比本底噪声高10倍的案例。多数放大器的峰值比本底噪声高出50%到200%。
噪声峰化分为两类。第一类称为固有噪声峰化,由特定运算放大器的设计决定。一旦电路选定某一运算放大器,固有噪声峰化就是固定值。第二类称为稳定性噪声峰化,受放大器在电路中的使用方式影响。
稳定性噪声峰化现象存在于所有反馈结构中,包括基准电压源和稳压器的输出缓冲器。普通的放大器可能具有很高的本底噪声,以至于掩盖了任何固有噪声峰化。高性能、低噪声放大器具有足够低的频带噪声,您可以观察到噪声峰化的影响。
在大多数放大器的设计中,噪声性能主要由输入级决定。放大器中的所有晶体管都会贡献噪声,但通过应用负反馈可降低其噪声。噪声源之前的任何增益都会降低该噪 声源贡献给放大器的噪声。在大多数频率下,除输入级之外的所有其它晶体管前方都有大量增益。很多的精力和相当一部分电流都被用来使输入级实现放大器要求的 噪声性能。在较低频率时,这种方法很有效。但在较高频率(大约为放大器的单位增益交越频率)时,则没有增益用来抑制放大器内部晶体管产生的噪声。任何达到 输出端且幅度大于放大器噪底的噪声,都将是总噪声的主要部分。具体以哪些晶体管为主取决于每个放大器的设计。
稳定性噪声峰化受反馈环路稳 定性的控制。前面说过,大多数晶体管产生的噪声会受到放大器负反馈的抑制。随着相位裕量降低,此反馈将不再为负。接近单位增益交越频率的信号更多地是以与 输入信号同相的方式反馈,这导致闭环响应在交越频率附近峰化。这种引起信号发生频率峰化的机制也会导致噪声发生频率峰化。
应避免使反馈环路变得不稳定,否则会对噪声性能产生有害影响。有些工程师会在运算放大器输出端放置一个电容用以“滤除”噪声,虽然出于好意,但这实际上会使噪声变得更严重,因为容性负载会增加反馈环路的相移(图2)。

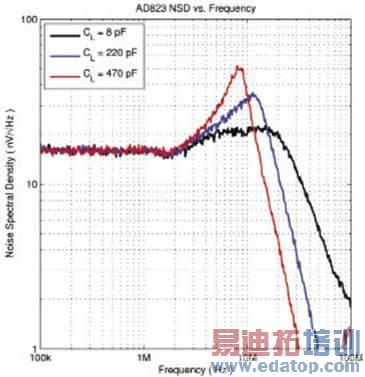

图2 增加负载电容会降低相位裕量并提高噪声峰化
当 增加放大器输出端的负载电容时,噪声峰化变得更大。此图的对数刻度掩盖了实际情况的真实严重性。输出端的总噪声等于噪声频谱密度对整个带宽的积分。从 2MHz到16MHz的带宽远大于从DC到2MHz的带宽,这意味着噪声完全由噪声峰值决定,与热噪底无关。为比较这些结果,假设系统其余部分已将 -3dB带宽限制在16MHz(25MHz噪声带宽)。对于8pF、220pF和470pF的CL,总积分噪声分别等于95µVrms、110µVrms 和115µVrms。
对缓冲器的输出端进行滤波的正确方式是在输出端放置一个RC滤波器(图3)。电阻使得高频时的放大器负载呈现阻性,避免增加反馈环路的相移。对于具有阻性负载的缓冲器,这种技术会降低其精度。

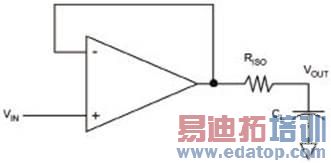

图3 使用串联电阻电容网络以适当地滤除噪声
本例假设应用需要缓冲器的全部16MHz带宽。滤波器的极点频率设为大约28MHz。该滤波器使带外噪声大幅降低(图4)。无滤波器的总积分噪声为111µVrms,而有滤波器的总噪声为84µVrms。这说明噪声降低25%,而信号带宽不受影响。

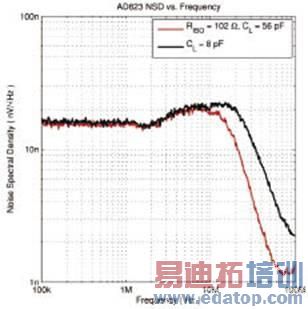

图4 利用RC滤波改善整个频率范围内的噪声频谱密度
当 RC滤波器限制放大器的信号带宽时,可以获得更好的性能。这种情况下,滤波器设置信号的-3dB带宽和放大器的噪声带宽。在本底噪声开始峰化之前设置此滤 波器频率时,噪声结果最低;对于AD823,该频率约为2MHz。在这些条件下,可以接近本底噪声乘以1.57*f-3dB的理论限值。用户须确定,为了 改善电路的噪声性能,牺牲放大器的相当一部分带宽是否合适。
讨论至此,读者可能会奇怪,为什么放大器数据手册要标榜与放大器总噪声毫无关 系的1/f噪声和热噪声性能?答案是有关系,但仅在较高增益配置下。在增益配置下使用运算放大器时,结果会很好。环路稳定性提高,使得相移引起的噪声峰化 被降低至微不足道的水平。固有噪声峰值仍然存在,但与热噪底相比已变得无足轻重(图5)。这是因为固有噪声源直接馈入放大器的输出端,而不会经过任何放 大。因此,无论放大器如何设置,固有噪声均保持相对稳定。
图5 AD823输出NSD与频率的关系
本底热噪声则变得非常重要,因为它会被放大器放大。固有噪声峰化在较高增益曲线的滚降区显示为凸点。
噪 声峰化有很多实际的影响需要考虑。首先,在低增益配置中,总噪声以噪声峰化为主。如果这对应用很重要,应预先规划并测试多种放大器。相同噪底的两款不同放 大器,可能具有截然不同的总积分噪声量。其次,应利用无源RC滤波器对输出进行正确滤波。这些滤波器可能对系统总噪声产生严重影响。切勿在放大器输出端 (或输入端)直接添加电容,这只会降低反馈环路的稳定性。最后,设计信号路径时,应将尽可能多的增益放在系统的前面部分。如果可能,这是最佳解决方案,因 为系统的总噪声性能主要由高增益前端放大器决定。
