LTE BeamHop有源天线解决方案

随着网络频段、制式越来越多，造成天线安 装的天面越来越复杂，运营商租赁天面不但难度大而且费用高，在中心城市、热点地区从2G/3G演进到LTE采用多模共站的方式，使天面资源非常紧张。另一 方面，运营商迫切希望能在不影响现有网络业务的基础上，采用简单的LTE叠加网来解决LTE的演进，以减低TCO。支持多频段多模、小型化、低功耗、高性 能的基站设备成为运营商新的追求。

方案

中兴通讯的LTE有源天线解决方案是将基站的射频 部分集成到天线内部，采用多通道的射频和天线阵子配合，实现空间波束成型，完成射频信号的收发。有源天线作为新的基站架构形态，BBU同样地将基带信号送 给有源天线单元，区别于BBU+RRU架构形式，有源天线将收发通道划分到天线振子级别，颗粒度更加细致。通过对有源天线振子的不同配置，以实现实际通信 组网的波束灵活控制和MIMO等功能，实现更加灵活的资源动态配置和共享，以达到全网性能最优和较低的全网组网成本的目标。

优势

中兴通讯的LTE有源天线解决方案，支持有源无源一体化，是业界最成熟和领先的商用的有源天线解决方案。该方案具有集成度高，减少馈线连接，提升发射功率和 接收机的灵敏度，很好的改善网络覆盖。该方案支持多种MIMO，支持波束赋形（Beam Forming），根据不同覆盖场景进行灵活配置，较RRU方式，系统覆盖和容量有明显提升的优势；同时该方案对天面要求低，减少馈线连接，易于安装与替换，节省工程时间和人力成本，比堆叠方案的更具商用可行价值。

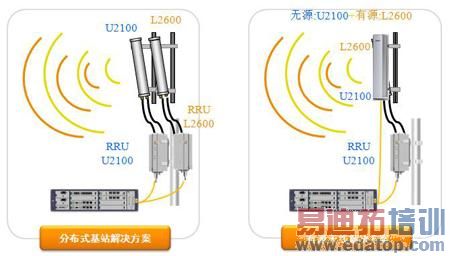

图 LTE H2600叠加UMTS网络

以中兴通讯推出的商用LTE有源天线产品ZXSDR A8808 系列的H2600型号为例，该款产品的有源部分支持LTE2.6GHz，无缘部分支持GSM、UMTS的1.8GHz至2.1GHz。如果要在老的 2G/3G站点中用AAS叠加LTE网络站点时，只需用无源天线参数一致的AAS替换老2G/3G站点天线，AAS天线主体的安装方式和老天线相同。2G /3G的RRU与无源天线口相连，天馈线的连接方式不变。新叠加的LTE网络是通过AAS的有源天线实现的，AAS的CPRI光纤接口与BBU的LTE CPRI光纤接口相连。AAS的直流电源输入接口通过电源电缆和电源柜相连。该方案直接利用现有天线站址，减少施工阻力，易于更换；减少室内空间租赁成本，在2G/3G网络向LTE平滑演进上具有极大优势。
