基于 RFFC2071的变频器设计

录入:edatop.com    点击:

•目的
结合 RFMD公司最新的高集成度 ,高线性 IC RFFC2071(包括宽带 VCO, PLL和泪频器)以及其他各类器件产品,为客户提供最优设计方案,缩短研发周期,以便能更好的服务客户。
•应用范围
主要应用于通信市场中各频段室内、室外覆盖用直放站及其它频率变换应用等。
•优势
具有低功耗 , 小体积 ,应用简单的特点 , 具有良好的性能指标 , 包括线性 ,相噪等。
•技术指标要求

一、端口特性
•供电 5V
•输入 RFIN,IFIN
•输出 IFOUT,RFOUT
•封装尺寸 :50*40*20mm(L*W*H)

二、射频特性
•输入功率: ≦-10dBm
•增益:-5dB到+5dB
•控制线 DATE,CLK,ENX, ENABLE, MODE
•射频工作频段 30M-2700MHz
•VCO频率范围 85MHz-2700MHz
•中频声表中心频点 :120MHz(70/140M可选),声表时延≦3μS

基本原理 :
输入信号下变频到 120MHz中频,经过中频放大 , SAWF滤波, 再放大 , 上变频到与输入信号一致的频点 . 如需改变 IF频率,只需更改 SAWF及本振频率即可实现 . 原理图如下 :

edatop.com

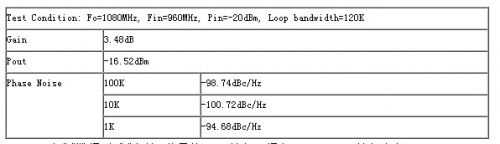

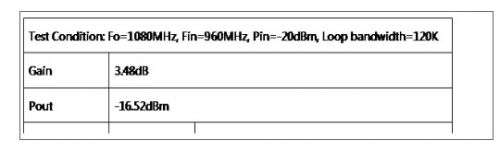

960MHz, 输入功率 :-20dBm设置 Lo 信号为 1080MHz,锁相环环路带宽为 120K.测试结果 :输出功率为 -16.52dBm, 增益:+3.48dB

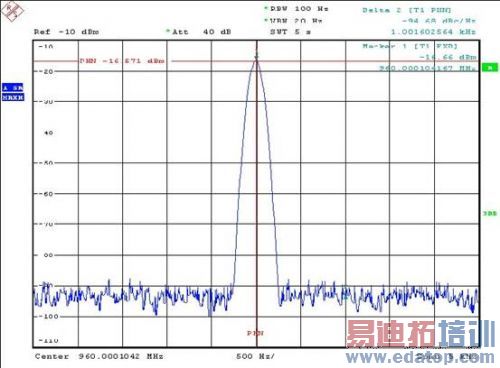

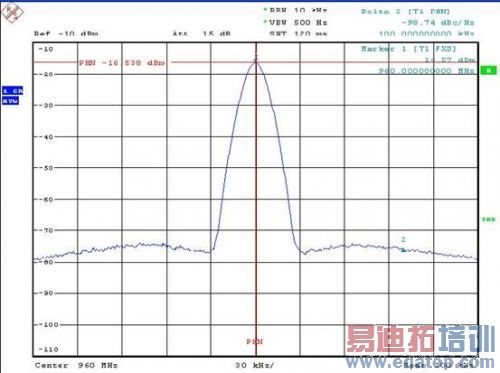

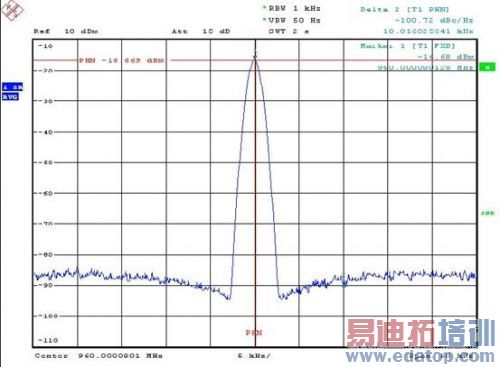

相位噪声测试数据 :

edatop.com

edatop.com

edatop.com

edatop.com

此 900MHz测试结果如下 :

edatop.com

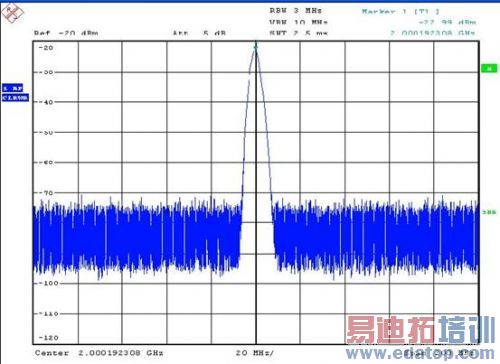

2: 2GHz测试数据 :测试条件 :信号从 J1口输入 , 频率 2000MHz, 输入功率 :-20dBm

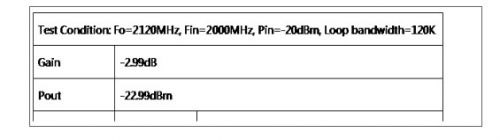

设置 Lo 信号为 2120MHz, 锁相环环路带宽为 120K.测试结果数据 :输出功率为 -22.99dBm, 增益:-2.99dB

edatop.com

edatop.com

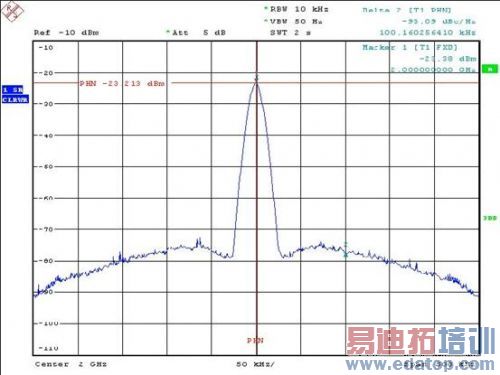

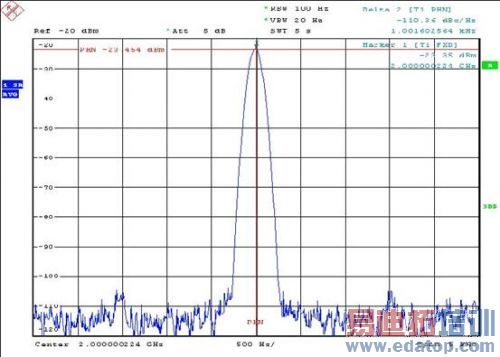

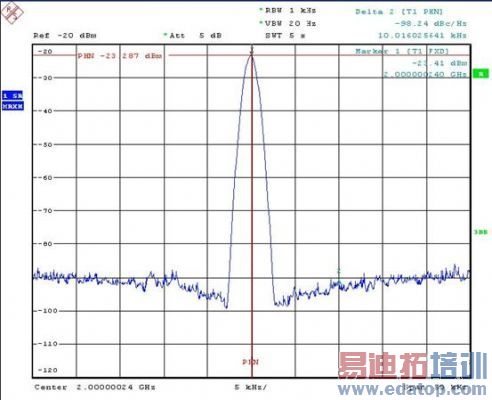

相位噪声测试数据 :

edatop.com

edatop.com

edatop.com
