谐振频率与相频特性的仿真
录入：edatop.com 点击：
一、谐振频率的仿真
1、用数字万用表或示波器寻找谐振频率
按图8-1绘制仿真电路图。调整数字万用表、信号发生器和示波器，使之处于工作状态。双击信号发生器符号，在波形区（waveforms）选择输出正弦波，在Amplitude项空格处设定输出电压幅值为1V， 在Frequency空格处改变正弦波的频率。当观察到数字万用表上显示的有效值最大，或在示波器上观察到输入电压
波形与输出电压
波形同相位时，说明电路发生了谐振，此时信号发生器上的频率值即为谐振频率 。

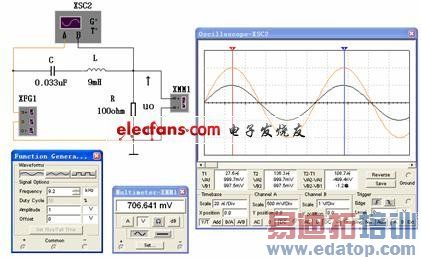

图8-3 f=5kHz时相频特性的仿真

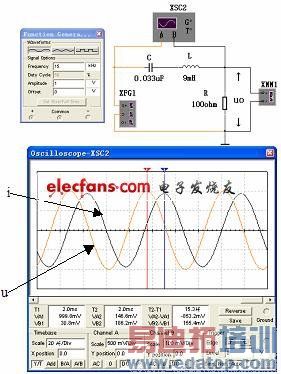

图8-4 f=15kHz时相频特性的仿真
