村田开发出世界最小的高性能发射模块
近年随着3G频段的增加,基板的布局结构正在趋向复杂化,设计紧凑型产品也变得越来越难了。为了满足市场上对小型且不需要阻抗匹配*4的模块的需求,我们开发了集功率放大器、耦合器和双工器为一体的世界最小的模块。

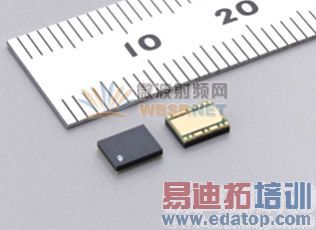

株式会社村田制作所开发出适用于3G设备的集功率放大器*1、耦合器*2和双工器*3为一体的世界最小发射模块 (PAD) 。
为了满足客户对更小型模块的需求,我们正在研究高性能发射模块 (PAD) 的更小型产品。同时,我们还正在开发其双频段产品。
产品特点
· 具有自动切换Gain (增益) *5的功能 (节能型产品)
· 拥有分别支持B1、B2、B5、B8频段的4个系列产品
· 具有高转换效率的功率放大器功能,可提高电池的工作效率。
术语说明
*1 功率放大器: 安装在手机等电子通信设备中的在发射高频信号时能够放大此高频信号功率的半导体元件。
*2 耦合器: 适用于检测输出信号的元件
*3 双工器: 能够同时对不同频率的发射信号 (经发射电路进入天线电路的信号) 和接收信号 (经天线电路进入接收电路的信号) 进行滤波处理的元件。另外,还能够防止发射电路的信号输入接收电路。
*4 阻抗匹配: 经过调节,使信号传输过程中的元件之间的输出阻抗与所连接的负载阻抗之间保持特定配合关系,以实现最大功率传输。
*5 Gain (增益) : 自动调节电磁波功率密度 (信号强弱) 的功能。例如在信号很弱的环境下,可通过减少信号来达到节能的目的。
本文关键字: 村田 高性能发射模块
