手机射频I，IQ，B，BQ线是什么信号线？

录入：edatop.com 点击：

请交下各位前辈，在下有3个MTK平台关于IQ线的的问题，望能前辈能讲解下：

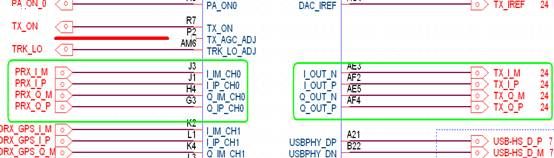

1.手机射频I,IQ,B,BQ线是什么信号线?
2.I,IQ,B,BQ信号起什么作用呢？
3.在PCBLAYOUT时为什么要包地处理?

GMSK调制信号，找本数字通信恶补一下

VIP乘客。走贵宾通道。要保护

刷卡无效，要买票。

刷过卡的乘客。

还是楼上的是好人！让人去看书的真是自己都不明白，所以让人去看书！

IQ信号是已经进过调制的基带信号(67.7kHz),两者相位相差90度，I和I-是差分信号相差180度，所以I是0度，I-是180度，Q是90度，Q-是270度，我们要传输的信号（语音信号和一些控制信号等）都是调制在IQ内.

对，IQ找通信原理！1

IQ信号找通信原理

哥们给发点IQ相关的资料。找了好多没找到关于介绍这个的

数字通信基础知识，尽快补上！

7楼工程师已经解释了小弟就进一步补充好了
因为IQ讯号会影响到调变与解调的精确度，
而差分讯号的抗干扰性较佳,
因此不管是发晒接收电路，其IQ讯号都会走差分形式，
避免调变与解调精确度，因噪声干扰而下降。

I+、I-、Q+、Q- 四条讯号线都必须等长，
才能确保IQ讯号相位差为90度，
而只要有任一讯号线不等长，
那么IQ讯号相位差就不为90度，则称为IQ phase Imbalance，

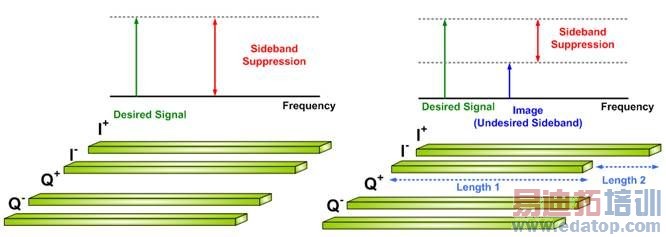

在频域上，会出现我们不要的Image，如下图右:

而Image与主频讯号的振幅差，称之为Sideband Suppression，
若上图右的Length 2越长，则IQ phase Imbalance就越大，亦即Sideband Suppression就越小。
反之，若四条讯号线都等长，亦即完全没有IQ phase Imbalance，那么理论上会完全无Image，如上图左。

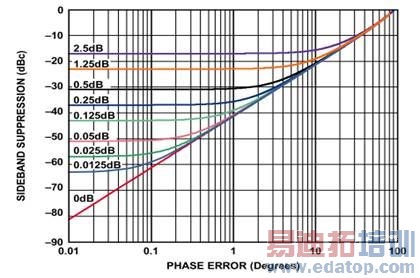

而上图横轴便是衡量IQ讯号相位差的偏离程度, 前面说过,
IQ讯号的相位差须为90度
因此由上图可知若相位差偏离90度越大则Sideband Suppression就越差
反之若越接近90度则Sideband Suppression就越好
而Sideband Suppression越好其调变跟解调的精确度就越好
以Tx来讲最明显的测项就是EVM

而虽然Rx并未测EVM这项指标但由下式可知SNR跟EVM成反比

若EVM越大则SNR就越差那么灵敏度就会降低
除了走线要遵照等长的规则外
也因为IQ讯号会影响调变跟解调的精确度所以必须要包地
获得较佳的防护效果避免被噪声干扰
所以IQ讯号确实是VIP乘客没错
其他详细原理可参照

在此就不赘述
