请各位帮忙分析如何解决gsm900 cse 二次谐波fail问题?畅所欲言!

都不说下是传导还是辐射

楼主说了,只是二楼没看清,CSE!

几个方向 :
1. 降功率,这是最简单的。

\
由上图可知,谐波是来自于组件的非线性效应,当然PA是最可能。
同时也可看出,主频功率降了,其谐波功率也会跟着降。
依照经验,主频功率降个0.5 dBm,其二阶谐波大概就会差个23 dBm,当然三阶的就降更多了。
假设EGSM 900在PCL 5的Target Power为32.5 dBm,
可以调NV或DAC, 降成32 dBm试试。
2. 若是高通平台,可以调NV。

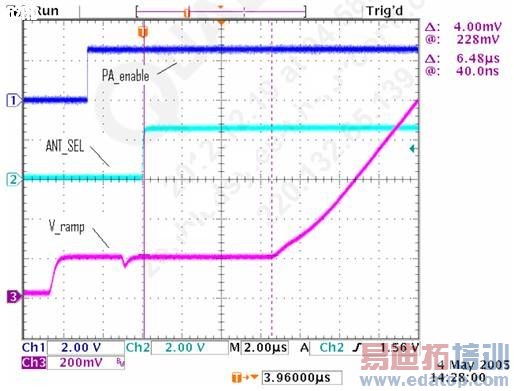

下图是PA_Enable、ANT_SEL、V_ramp三条曲线 。

\
这三条曲线,对于谐波以及开关频谱,都会有影响,
建议PA_Enable比V_ramp早开启,而且最好能早一段时间。
而Ant_sel可以比PA_en早开启,也可以比PA_en晚开启,看怎样的NV值, 其谐波以及开关频谱会最低。
当然 V_ramp是饱和PA才会有
若用的是线性PA那就是调Ant_sel跟PA_en

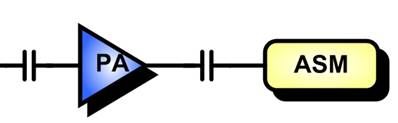

3. 检查DC Block
由第一点的图可知,DC Offset也是非线性效应之一,若流入PA跟ASM,会使其线性度下降。
除非是PA跟ASM已有内建DC Block,
否则PA的input跟output,都要摆放DC Block,检查一下是否有放。

\

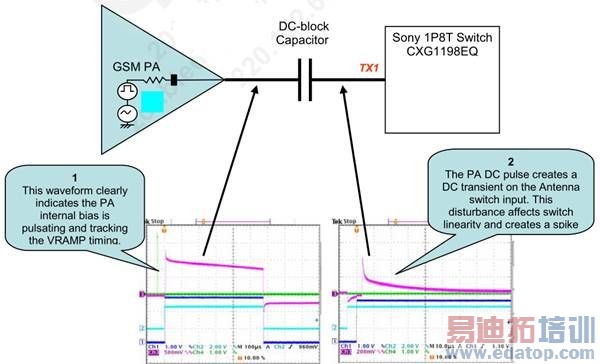

但是由下图可知,虽然DC-Block使DC Offset减少许多,
但可能会使其波形产生脉冲瞬时响应,而导致谐波变大,因此需加以抑制。

\

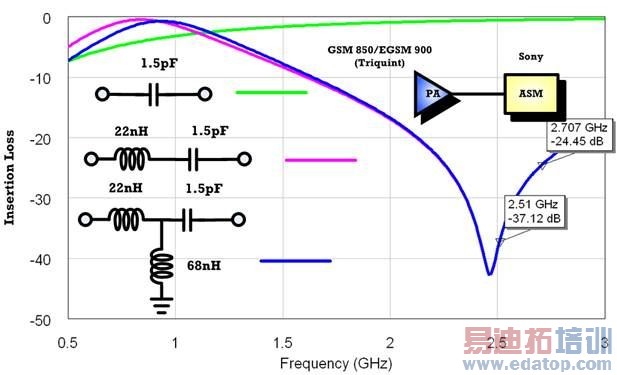

以上图为例,1.5pF的DC-Block,会导致三阶的谐波变大,
因此需再串联22nH的电感,构成串联谐振,
来抑制GSM 850的三阶谐波(2509.8MHz),
以及EGSM 900的三阶谐波(2707.2MHz)。

\

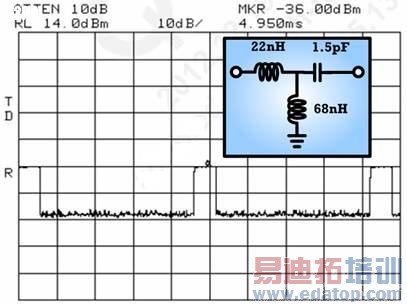

而由上图可知,多加一个68nH的落地电感,
其GSM 850/ EGSM 900三阶谐波的抑制能力,并未有所提升,
那么,为何要多这么一颗落地电感呢?
若以时域的波形来分析,我们发现若未加落地电感,其脉冲瞬时响应依然存在,

\
但若多加68nH的落地电感,则脉冲瞬时响应完全被抑制,

\
由于其三阶谐波,是来自于时域的脉冲瞬时响应,因此应从时域着手,
以落地电感,来抑制其脉冲瞬时响应,
如此方可真正达到抑制三阶谐波之效。
所以放了DC Block后 你可能还要观察一下波形
另外DC Block的值也很重要 是没错 串联电容就能挡DC

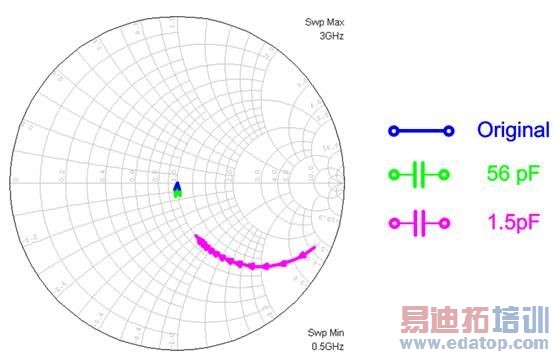

但是如下图

\
倘若你值太小 会使阻抗偏离许多若是在PA输出端
那就会进而影响Load-pull
4. 在PA输入端,就将谐波砍掉,避免因为PA的非线性效应,使其谐波更加恶化。
但这要看PA input的摆放零件,假设PA input只放一个串联的DC Block,
那只能自己额外放一个落地电容来砍谐波。

\

\
当然 不同的电容值 其频率响应就不同
同时对于阻抗的偏离程度也不同

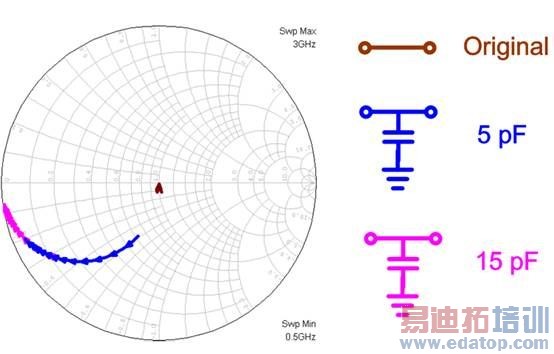

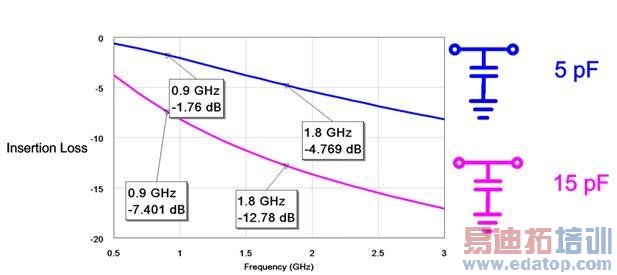

由上图可以看到, 15pF的电容 虽然对于2阶谐波 有将近13 dB的抑制能力
但是主频部份也砍了7 dB同时阻抗也偏离许多
换景说,会有Mismatch Loss,
在这情况下,
15pF的落地电容,其insertion Loss跟Mismatch Loss加一加,
可能会使主频的讯号过低,甚至低于PA输入范围的下限。
因此除了考虑到谐波的抑制能力 , 还要考虑主频的衰减跟阻抗偏离

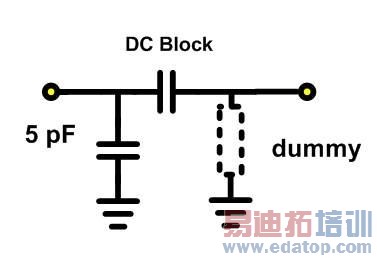

5. 承第4点,若PA input摆放π型,那原则上只能串联DC Block,
然后再摆一颗落地电容。
如前述,
那就是只摆一颗5 pF的落地电容,另一个落地组件不上件。

\

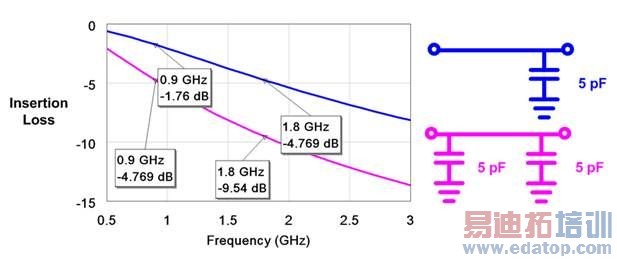

 倘若另一个落地组件也上5 pF,则主频会被砍过多能量,如下图 :

\
前述已说过,不是谐波抑制能力越大越好,还要考虑到主频会不会衰减过大。

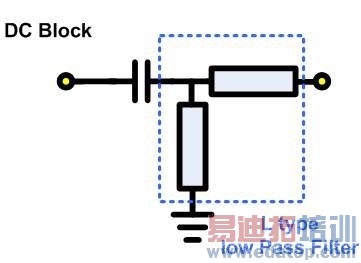

6. 若PA input摆放T型,那就是DC Block加L型低通滤波器,

\

而其低通滤波器,建议用LC,不要用RC,因为绕线电阻具有很强的电感性,
 其寄生电感容易使系统不稳定,
因此不可用于对频率敏感的应用中,例如RF走线。

\
由上图可知 与落地5pF相比
若采用(4pF + 11nH)的组合 同样的主频衰减量其二阶谐波的抑制量可以多5 dB
而若采用(4pF + 6nH)的组合同样的二阶谐波抑制量其主频衰减量可以少1 dB
这意味着LC低通滤波器的设计 比单一落地电容 还要来得弹性
同样的主频衰减量 可以有较大的谐波抑制
同样的谐波抑制量 可以有较小的主频衰减
7. 将PA input的阻抗 调到50奥姆

\

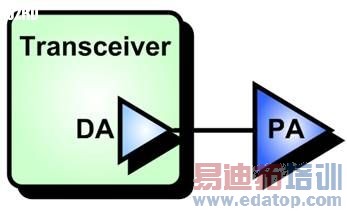

由上图可知 PA的input 其实也是DA的output
所以将PA input的阻抗 调到50奥姆
等同于提升DA的线性度如此DA产生的谐波就会降低
而PA是最大的非线性贡献者
如此可进一步避免PA输出的谐波过大

8. 调校PA的Load-pull :

\
由上图可知,不同的Load-pull,会有不同的谐波值。
以上图为例,谐波最低处, 是位于第四象限,
因此可以将PA的Load-pull,调校在第四象限,
但PA的Load-pull一但更动,其他发射端的性能也会跟着变动,
所以前述的落地电容,或低通滤波器,设计在PA输入端,道理在此,因为怕动到PA的Load-pull。
而若调校后的Load-pull,救了传导杂散,但其他测项Fail,那就得不偿失。
而50奥姆的发射端性能,虽不是最好,但在输出功率、谐波、耗电流……等表现上,大致上还可以接受,
所以一般都是调校在50奥姆。
因此若真要调校,顶多是使其更接近50奥姆,
除非万不得已,再来考虑是否要调校在谐波最低处,
同时要确认其他的发射测项,是否会因此Fail。
9. 换PA

\

\

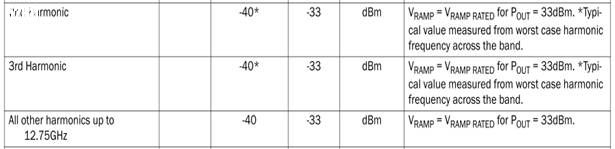

如上图所示,一般PA的datasheet,会有谐波的量测值,
因此可以换个pin-to-pin,但谐波较小的PA,
但同第8点,如此一来,其他发射端的性能也会跟着变动,
等于Load-pull要重调,发射端测项要重新测试,
若新PA救了传导杂散,但其它测项Fail,那就得不偿失。

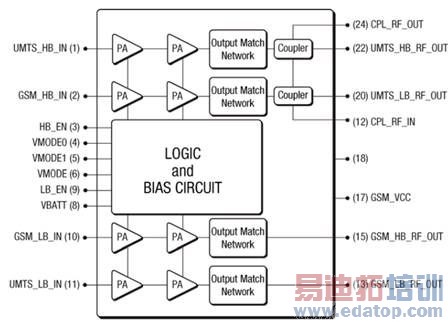

况且现今平台,多半已使用MMPA,如下图 :

\
亦即GSM/WCDMA/LTE的发射端性能,通通受影响,影响层面极大,
因此除非真的解不掉,再来考虑这步。
10. 电源方面
假设收发器或PA的电源,稳压不好,或有IR Drop,
或其电源走线载有高频噪声,都会使发射端性能劣化,

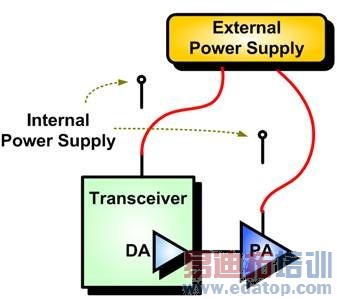

当然也包含传导杂散。因此可以先针对收发器跟PA,同时额外供电,

\
倘若问题依旧,那原因就不是出在电源,
若问题改善,那就看问题是出在PA的电源,还是收发器电源,
一般是出在PA电源居多。稳压方面的话,就加大其电容值,因为电容值越大,其ESR越小,稳压效果越好。
而高频噪声的话,则是看电源走线附近,有无高速讯号走线,或RF走线。

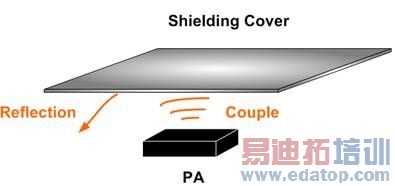

最常见到的情况是,Shielding Cover盖上去后,其传导杂散变大,

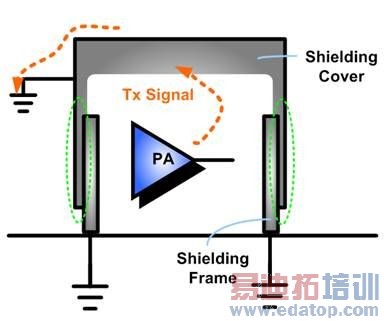

而这来自PA的机会较大,如下图 :

\
因为PA的能量本来就很大,加上体积较大,离Shielding Cover更近,
所以这表示PA耦合到Shielding Cover的能量同样很大,
若Shielding Cover接地良好,
原则上PA耦合到Shielding Cover的能量,会通通流到GND,
但若Shielding Cover与Shielding Frame的接触不够好,
那么PA耦合到Shielding Cover的能量,有一部分会反射,

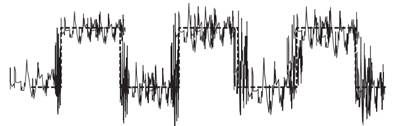

若是打到PA电源,使PA电源上载有RF高频噪声,如下图 :

\
那么此时传导杂散就会劣化。

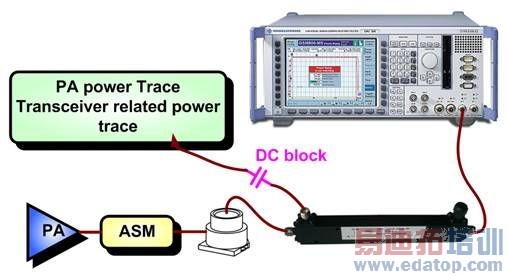

此时可以做实验,去验证是否PA输出讯号打到上述走线,如下图 :

\
记得要加DC Block,避免电源的直流讯号,回灌到CMU跟PA,
原则上这样的实验,其发射性能是一定会劣化,
但要观察是否为Shielding Cover盖上去后的现象,
倘若同样的现象完全复制出来,才可判定Root Cause是PA输出讯号打到电源走线,
例如Shielding Cover盖上去后,其传导杂散会Fail,但相位误差依然Pass,
而上述实验却是传导杂散跟相位误差都Fail,那就不能证明是PA输出讯号打到电源走线。

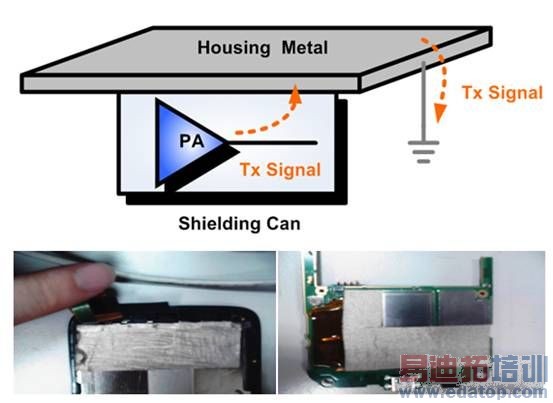

而若证明出来,确实是Shielding Cover盖上去后,PA输出讯号打到电源走线,
那么可透过加强Shielding Cover与Shielding Frame的接触,

\
以及加强Shielding Cover与Housing金属的接触,

\

使其耦合到Shielding Cover上的发射讯号,通通流到GND。
11. Layout方面
检查一下稳压电容跟bypass电容,是否离PA过远,
若离过远,那么即便加大稳压电容的值,
或是找出高频噪声的频率点,其稳压跟滤波的效果,也会不如预期,如下图 :

\

而稳压电容需直接下到Main GND,
便是避免已流到GND的瞬时电流,透过共同的GND,又再流入上述的IC中,

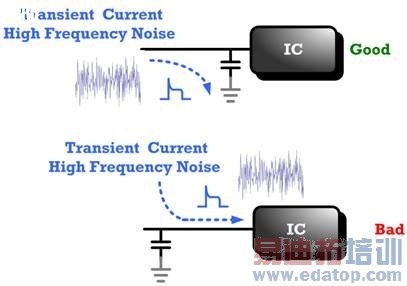

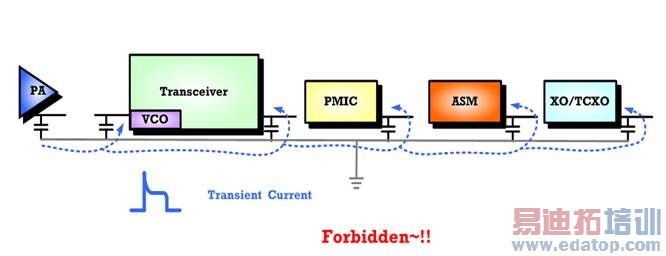

尤其是PA稳压电容,绝不能与其他IC的稳压电容表层一起共地,否则全都会受瞬时电流影响,如下图 :

\
前述说过, 可以先针对收发器跟PA,同时额外供电,去观察Root Cause是否来自电源,
而电源可能引起的问题, 除了前述的稳压不够, 高频噪声, 再来就是IR Drop,
可以在PA操作时,量一下电压,看跟预期的相差多少,
若相差太多,那就是Layout改版时,电源走线要短一点,线宽宽一点,

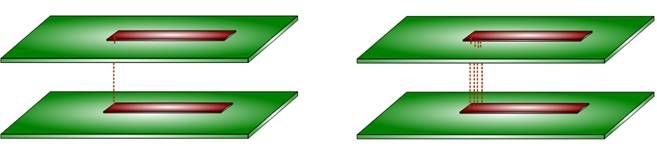

若是有穿层, 记得Via要多打,如下图 :

\
由上图可知,若Via打太少,等同于穿层时的线宽很细,这会使IR Drop变大,
因为Via有等效电阻, 所以Via打越多,等同于越多等效电阻并联,
而电阻是越并越小, 如此可有助于IR Drop的缓和。
12. 检查PA是否在架桥下
前述提到,
若作了第10点Coupler回灌PA输出的实验,但现象却与Shielding Cover盖上去的现象不一致,
那就不能证明是PA输出讯号,打到上述走线。
那么Shielding Cover盖上去后,其传导杂散劣化现象,
可能是来自于Shielding Cover与PA内部Bond Wire的寄生效应,尤其是Shielding Frame的架桥,

\
因为相较于Shielding Cover,其架桥的高度又更小,
当Shielding Cover盖上去后,会再更进一步压缩PA与架桥的距离。
倘若PA刚好在架桥下方,那寄生效应会很大,其PA的特性可能会有所改变,导致发射性能劣化,
因此倘若Shielding Cover盖上后, 其二阶谐波Fail, 可进一步观察其他Tx测项是否一并劣化.
如果是, 那表示问题是来自寄生效应,
那么就是Shielding Cover的高度,以及架桥的位置,要重新调整。
再不然就是PA上方的Shielding Cover,直接破孔开天窗。
所以Placement时,PA尽量不要在架桥跟Shielding Frame的屋檐下方,避免寄生效应。

楼上又放大招了

我去,果断收听criterion.这些帖子和回复太牛逼了

3q .涨知识了

涨姿势

看完好累,累也坚持看!
