相位误差恶化，与天线设计关系大吗？

可以分别比较传导和辐射两种情况下，频率误差的恶化情况，如果没有太大差异，可以排除天线的影响

和天线应该没关系

谢谢！楼上两位！

关系还是有的，有可能就是主板上射频电流较大，耦合到电源上了，接个外置天线把主板和天线距离拉开看看就知道了。
相位误差超标无外乎两个原因，中频到功放的匹配（常见于MTK平台）。另外一种就是电源污染了，根除只有从layout布局上着手了。临时抱佛脚的解决方案就是尽量把Transceiver供电部分滤干净咯。

如2楼所说
若Conducted已经很烂 那跟天线无关
若Conducted很好 但测Wireless很差 (严重时可能会Drop Call)
一些可能原因

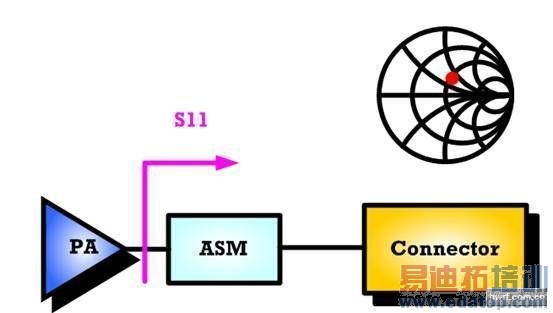

1.天线Matching改变Load-pull



可能原本板测时的Load-pull就没有很好
导致PA线性度不够 AM-PM不好
但还不至于有Phase error
而装上天线后



此时天线的Matching 也算在Load-pull里面
因为你天线Matching没Tune好 导致PA的load-pull偏掉
使PA的AM-PM变更差 所以Phase error飞得一塌糊涂
可以不装天线 在天线弹片那边 接铜管做Conducted测试
如果一样飞得一塌糊涂 那凶手就是天线Matching让Load-pull跑掉
跟天线无关
2.
电源被干扰
如果电源被干扰了加不加天线相位都会FAIL
这是指干扰源来自传导讯号的情况
亦即你在版测 Phase error就会飞得一塌糊涂 不用等到Wireless
但是 如果干扰是来自辐射讯号呢?

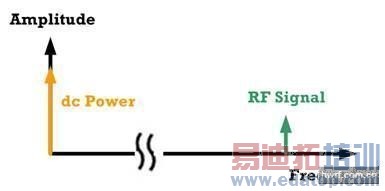

虽然在频域上，RF讯号与电源相差甚远，

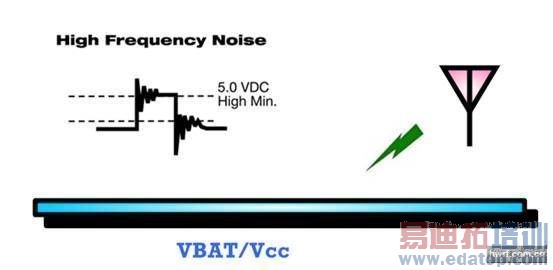

但以时域的波形而言，
其RF讯号会载在电源输出的波形上，
导致其波形上会有高频噪声
同样的道理 也可能是Wireless的高频信号
打到I/Q走线跟XO走线
导致其波形上会有高频噪声
检查一下Layout看这些走线是否都有包好
电源除了要确认PA电源 也要确认收发器跟PLL的电源
如果是PA电源或收发器电源被打到理论上其他Tx Performance都会受影响
如果是I/Q走线跟XO走线 或是PLL电源被打到
理论上调制频谱也会受影响
不彷确认一下
3.
Shielding Cover的contact不够紧密
这会导致两种情况

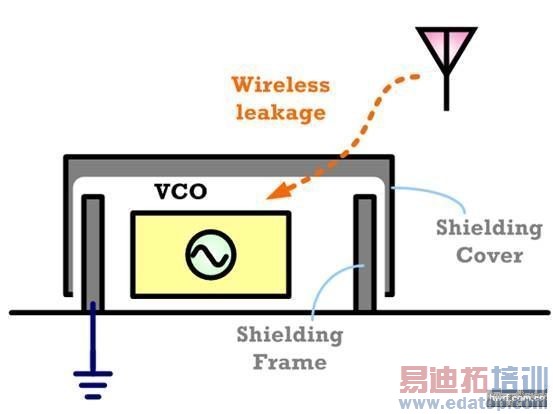

一种是天线的Wireless信号 会直接Leakage进去Shielding Can里面
亦即Shielding Can遮蔽效果不佳
使VCO直接被打到 尤其是高通架构
更容易有这种状况 因为高通采零中频架构
其RF讯号的频率 跟VCO频率一样 以致于会产生VCO Pulling现象

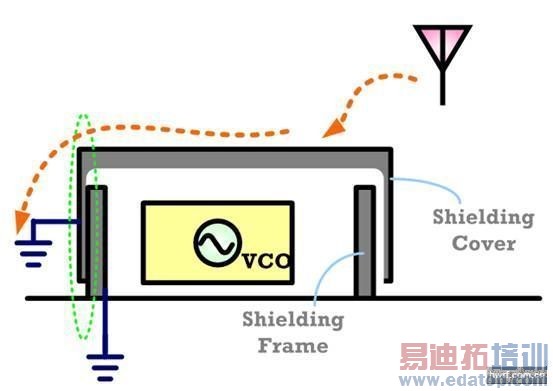

另一种情况 是Shielding Can有遮蔽效果
但因contact不够紧密导致Shielding Cover的接地不好
我们知道任何金属若接地不完全等同于辐射体
差别只在辐射强度接地越好 则信号流到GND就越多
则辐射强度越差
这时整个Shielding Can会宛如一个共振腔结构
把残留在Shielding Cover的Wireless信号辐射出去打到VCO



可以做实验把Shielding Cover拿掉 去做Wireless的测试
若Phase error变好就表示是第二种情况
因为Shielding Cover拿掉等同于破坏共振腔结构
若变更差 那就是第一种情况
因为完全没遮蔽效果而不管是第一种或第二种 解决之道
都是加强Shielding Cover的contact



如果是第一种 这样可以加强遮蔽效果
如果是第二种 这样可以把残留在Shielding Cover的Wireless信号
都流到GND 削减其共振腔的辐射强度
4.

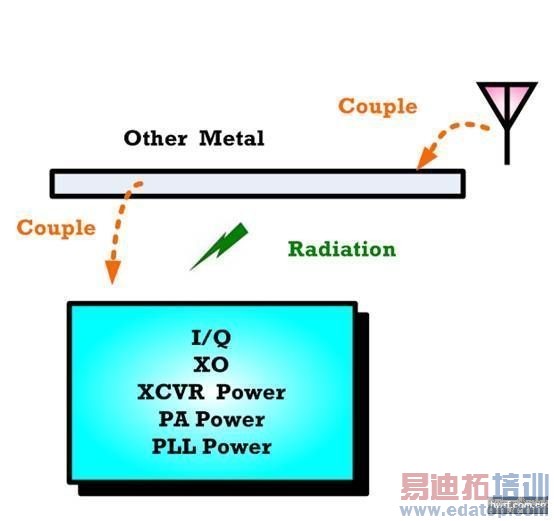

天线附近的其他金属



装上天线后
天线会先把讯号Couple到附近的喇叭
手电筒等其他金属 然后这些天线附近的其他金属
会再以传导方式Couple到上述的I/Q走线XO走线收发器/PA/PLL电源
或是直接当辐射体把讯号辐射到I/Q走线XO走线收发器/PA/PLL电源
所以若天线走线避开喇叭磁钢，做了接地处理就OK
原因就是不让天线把信号耦合到邻近金属
或是做接地处理 即便讯号透过天线Couple到附近的邻近金属
也会流到GND 不会以传导/辐射方式去干扰上述的
I/Q走线XO走线收发器/PA/PLL电源

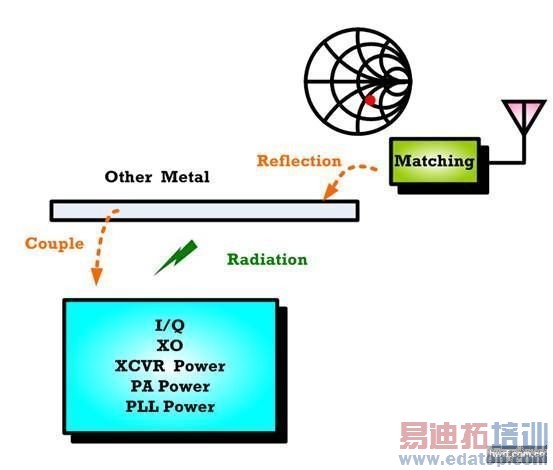

另外也可能因为天线Matching不好
导致有反射讯号
Couple到天线的邻近金属 然后依上述的方式
使Phase error变差



一样 可以不装天线 在天线弹片那边
接铜管做Conducted测试
同时把天线邻近金属移开
如果此时Phase error还是很差 那就是同1的情况
天线Matching加进来后 Load-pull就已经让PA的AM-PM不好
如果此时Phase error已有改善 那就是天线邻近金属惹的祸
可以同上述一般天线走线避开 或针对这些金属作接地处理

膜拜楼上

这个问题可能是由于PA输出匹配失配的话，非线性失真导致，VCO干扰会导致Frequency和Phase Error Fail
