手机低温射频性能变差,原因?

录入:edatop.com     点击:
手机在零下20度放置4小时,测试有线射频性能
,发现发射功率只有31(GSM);28(dcs)。误码率根本就读不出来。
清资深工程师分析一下,什么原因导致

会不会是系统时钟的温度补偿与校准没有做好,所以导致在低温的时候系统时钟频率不准,或者是晶体振荡器不满足要求。

在没有器件不良引起的情况下,个人理解原因有:1. 校准与温度补偿不对 2. 温度检测电路的灵敏度较差 3. 软件设置不对

不知楼主用的是什么晶体晶振。指标性能能达到-20‘C+70’C吧?

有可能喔
因为不同的温度
会对应到不同的震荡频率
所以震荡频率会因温度而频偏

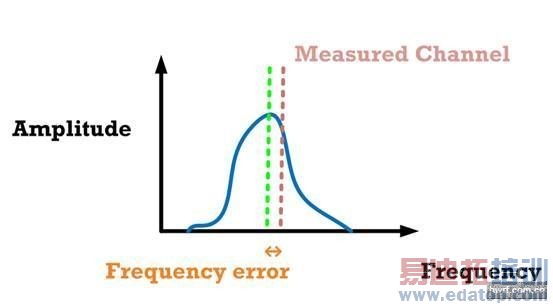

若发射讯号的频率偏移,
当然量出来的Power有可能偏小



所以若要确认是否这因素 可以先看此时Frequency error是否变大
若是的话
就K一下XO把FT Curve再校准一次然后再测一次
一般而言VCTCXO的温度承载范围比单纯的XO较窄
因此再来先确认一下 你的VCTCXO/XO能否承载到-20度
