关于Transceiver单端RX输入匹配形式
录入：edatop.com 点击：

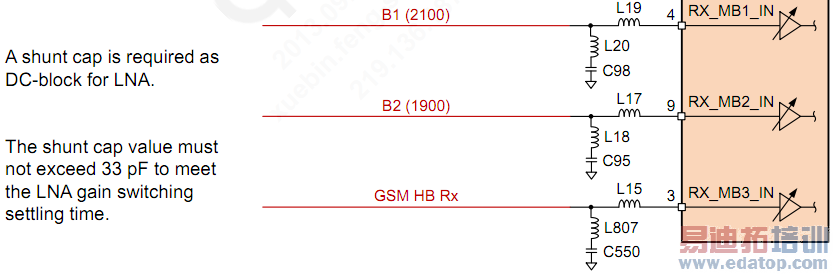

Qualcomm Transceiver WTR2605的Rx端采用单端输入，高通推荐的匹配形式如下：
请问各位，一般的隔直电容都是串联在电路中的，这个并联落地的电容如何取得到隔直的作用？一般什么情况下才采用这种匹配形式？
请问各位，一般的隔直电容都是串联在电路中的，这个并联落地的电容如何取得到隔直的作用？一般什么情况下才采用这种匹配形式？
陷波器功能
不知道是不是你的问题问得不清楚，还是我没搞清楚
电容不管是串联还是并联，都有隔直的作用。回答完毕！
神一般的回复.
同问，为什么并联电容也能够起到隔直作用，为什么不能超过33pF?
手机射频信号，在那么高的频率段，电容电感，已经不能单纯的重低频电路去分析，你那个电容都可以理解成电感的
这个电容不能纯粹的当成隔直来看吧。
是你没够清楚。
先说QC的这个电容的作用：
第一：如果L型匹配的两个器件都是电感，那就必须将直流去掉 (TRX内部无隔直），否则就短路到地了，所以必须有一个搁置电容，至于串联还是并联，都能起到这个作用。
第二: 如果前端还有有源器件相连，也有直流分量的话，那串联的隔直的电容也是必须要有的
所以单从隔直的角度看 一般串联一个电容最有效果了 可以解决上面两个问题，但需要考虑串联电容对LNA输入阻抗和稳定性的影响，高通的文档中没有详细说明这个问题，个人认为可能是由于LNA自身输入的容性阻抗较大和稳定性相关。
欢迎大家讨论指正。
没有具体量过，期待更详细的解释
楼主的问题，我觉得是两方面的因素吧
1.如果前端有直流，并联电容防止电流倒地短路
2.如果电容太大，高频下电容的阻抗特性有可能越过谐振点变成电感了。效果不好
应该是LNA的输入有直流，这个电容是防止直流短路。
至于放哪都隔直，我确实不懂。
