天线是如何把电磁波发射出去的

录入:edatop.com     点击:
请问手机天线是如何把电磁波辐射出去的?
我所了解的:电磁波辐射原理是电磁感应,也就是说天线端必须要有电磁振荡。要产生电磁振荡,天线必须要构成一个有交流信号的回路,那么为什么平常直接焊接一条导线在天线馈点上面也能将电磁波发射出去呢,正常的天线我看都是还有一个GND要接的。

你说的对--是要有一个回路,只是你没有看到地;馈点通过1/4波长的天线与大地就是一个振荡回路你可以理解

你说的对--是要有一个回路,只是你没有看到地;馈点通过1/4波长的天线与大地就是一个振荡回路你可以理解

什么叫“只是你没有看到地”呢?既然是要有回路,那么回路在哪里?

天线辐射涉及两个问题,一个是如何将需要发射的信号传递到天线体上,这就需要天线与PCB阻抗匹配,达到能量的最大传输;第二个就是如何将信号辐射到空间中,但是这点是要有要求的,就是辐射的方向性。要有方向的,不能乱辐射。并且发射的电磁波需要被正确的感应到,就是辐射的极化特性,还有就是方向性增益。
天线向外辐射,你可以将它想象成一个打开的电容,这样就可以了。谐振的作用是让电磁波的幅度达到最大,这样辐射出去的能量最多。

我在这边混,结果没有钱,咋弄啊

我问的是怎么辐射出去,平时焊接一条导线也能接打电话,而且信号满格。焊接一条导线是开路的,没有回路,哪来的电流?没有电流哪来的电磁波?我是这点不明白。
我看实际原理图,从PA出来到ANT馈点一直是没有接地的。只有一根线。
另外,你说的打开的电容,什么意思,开路的电容能辐射电磁波?

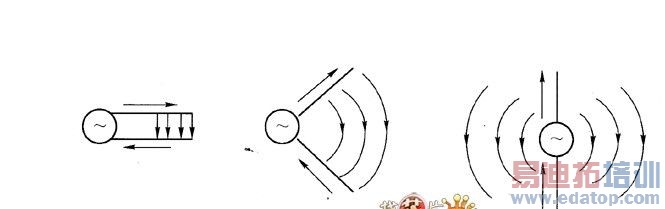

打开的电容模型见图示,
主板的地 在高频段 构成了天线的等效电容另一极。

\

电容两端,一端是信号,一端是地。所以你看到的只有一根线传递信号。
电容打开的模型见楼上

兄弟电磁理论--没通呢,不怪---,请先理解谐振,还有这里需扯到能量定律...;您可向5楼与10楼这样理解也行呢

申明:网友回复良莠不齐,仅供参考。
