wcdma射频调试链接网分焊线位置

录入：edatop.com 点击：

如题如题如题

双工器为什么要拿掉啊，双工器拿掉了调谁啊？

前来学习学习

一看就知道是做展讯或者MTK平台的，RF测试座前面的天线开关你不要把它只当作2G PA，你调试WCDMA的时候，它实际上就是个开关，那肯定要GPIO打开相应的TRX通路。

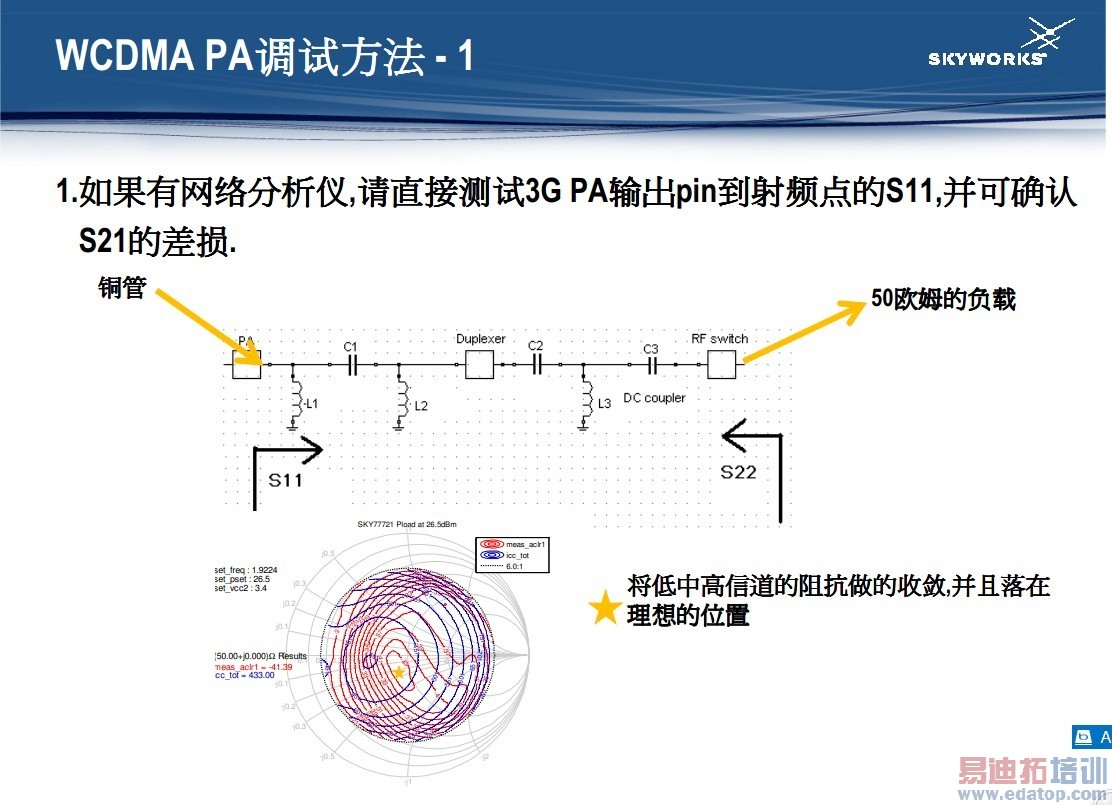

然后按照图片上面的测试方法测量S11参数。
调收敛的时候注意频率范围只能选取频段的发射频率。

测试S11 ,不需要把开关拿掉的，开来楼主原理还是不太清楚啊

测试S11 ,不需要把开关拿掉的，看来楼主原理还是不太清楚啊

详细资料说明给一份谢谢了

我感觉双工不要拿掉，拿掉了双工调试没意义的

前来学习学习

申明：网友回复良莠不齐，仅供参考。
