射频收发芯片CX74063-3x怎么配置寄存器

录入：edatop.com 点击：

项目要用到一个射频收发芯片，是Skyworks公司的CX74063-3x芯片。
我是第一次用这个芯片，最近被它搞疯了，不知道寄存器怎么配置？不知道是否有前辈用过类似的芯片。
希望有这方面经验的人给予一些指点啊。
内部电路结构如下：

不太明白LZ为什么要用这么古老的东东？这颗芯片Sky早就停产了，应该不会再得到技术支持。
没有完整的原厂驱动代码，想凭一己之力调通的可能性接近为0。
如果这个项目是想做个带GSM功能的某某整机，市场上有不少完整的参考设计啊，MTK、RDA...别花时间折腾这么了。
如果这个项目只是纯粹的技术学习，那么根据data sheet打开收/发信号链路，锁定PLL，同时需要有RF信号源和频谱仪配合调试，慢慢enjoy吧！如果哪天调通了，性能也还过得去，那么Apple、Qualcomm、Intel等一线大厂的高级RF应用工程师职位已经在向你招手了！

电路板已经弄好了，我暂时只能用它了。
((CX74063-3x系列下有好几款芯片，我用的是CX74063-34，这个好像没停产吧，不过不管它停没停产，我现在只能用它了。))
下面两幅图是关于配置寄存器的时序图，您和各位资深工程师帮忙看一下，看有什么要提醒我的地方。
比如怎样判断程序有没有被写进射频芯片CX74063-3x，我是用SPI总线写的，芯片CX74063-3x没有回读寄存器的功能，所以怎么判断程序有没有被写进去很纠结。各位帮帮忙啊，跪拜啦。

如果没有用过这个型号的芯片的话，但用过Skyworks其他系列的芯片也可以，类似经验都可以参考。

估计LZ是在高校或者研究单位，而且并不是想用它来做产品。
如果是在企业里你老板让你这样做，显然他是外行。
这是10年前科胜讯时代的芯片，网站里不会有人能够正面回答你的问题。
Data sheet里的信息是不够的，厂家保留了很多必要的技术细节。
如果会用频谱仪，可以尝试观察是否能让PLL锁定。
要是不知道怎么去做这一步，或者一直锁不住，趁早收手，去淘宝买一套现成的GSM模块。
如果能够完成这一步，应该也有自信去调通整个信号链路。当然不能奢望性能如何了。
另外，你可以尝试联系Skyworks看是否能得到一些帮助，比如资料，驱动程序，虽然希望比较渺茫。
Good Luck！

那看来只能我自己慢慢研究了，谢谢你拉。

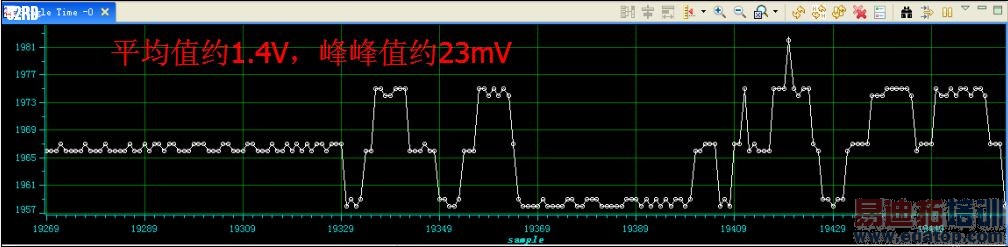

这是ADC采集到信号，你们看有没有啥问题。
