求助调制普在1.4M的地方余量不足

录入:edatop.com     点击:
如题,调制频谱在1.4M的时候余量只有两三个dB,而且是在中间功率级,900的大致在13功率级,1800在9功率级,但是在0.4M的地方都满足要求,有五六个dB,在PA供电地方加226电容有改善,但是不解决根本问题,因为1.4M的地方仍然有突起,而且现在226的电容好像也被禁用了在我们公司,有没有资深工程师指点一下啊?

动一下pa的输出匹配看看

大功率没有这个现象么?
如果没有就不是匹配的问题了。
所有的频点都有这个现象么?
还是固定频点 那就可能是杂散干扰了

所有的信道都是这,大功率级表现不明显,随着功率增加1.4M的品偏处突起越来越明显,还没找到原因,希望资深工程师解答

\

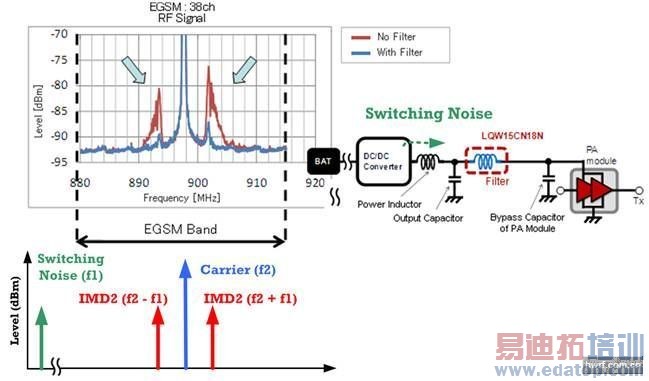

你这感觉 应该是DC-DC Converter的Switching Noise引起的
由于DC-DC Converter,会有切换噪声,若流入PA电源端,则可能会在PA内部,
与主频产生IMD(Inter Modulation),而因为切换噪声的频率,会离主频很远,
即f1远小于f2,因此其二阶的IMD,即IMD2,会紧邻在主频两旁,
导致调制与开关频谱劣化,假设切换频率为1.4MHz,
则主频两旁正负1.4MHz的调制频谱会因此变差。
因为你说PA供电地方加电容有改善
表示跟PA电源应该脱离不了关系
建议你除了电容外 再串联一个电感
由上图可知 串联电感后 其ORFS情况改善了
或是串联Bead Bead的效果通常比电感更好
只是不管电感或Bead要注意耐受电流
至少要有2.5 A 能有3A是最好
其他详细原理 可参照

\

在此就不赘述

遇到过类似情况bead加大电容有效果

测量板上电源杂散,电源开关频率是否1.4M或700k,350k?
