双工器和环行器问题

录入:edatop.com     点击:
小白请教个问题, 双工器和环行器在使用上有什么区别?
只是频带范围区别吗?

\

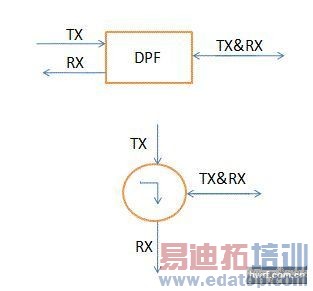

等资深工程师,另外第二个图是环形器吗?
我记得是单向的啊环形器?

环形器是双工器的一种吧,个人觉得是环形器 是不是个头比较大?

我也不知道啊,今天突然想到这两个貌似作用差不多,所以问区别
不过 双工器一般都在手机里面,环行器嘛,在外面搭测试环境用的多一点
不知道是不是属于同一类

双工器用于保证一付天线的发送与接收能同时工作。双工器一般有三个端口,分别为信号发射端、信号接收端和收发共用端。
双工器基于工作频率和功用分不同应用情形。举例来说,手机用双工器主要用于低功率情形,体积小。基站双工器主要用于无线电大功率情形,尺寸一般为标准机架安装大小。

同频双工:TX和RX同时工作于同一工作频带内,只能通过类似环行器这样的铁氧体器件的单向传输特性来实现TX/RX的隔离,实现天线共用。这一类天线共用器称为环行器型天线共用器
双频双工:TX和RX分别工作于具有一定频率分隔的频带内,采用两个滤波器分别调谐在相应的频带内,采用Y结形式共用天线。这一类称为滤波器型天线共用器,在实际使用中,通常也称为双工器
(同频半双工:TX和RX工作于同一频带,两者之间的隔离通过开关切换来实现,通常都是SPDT的开关)

谢谢

也就是图示环形器上RX到TX是隔离的(断路)是吗?

学习中谢谢

不错。

双工器的隔离度一般来说比较好
铁氧体环形器TX信号发送至天线接口 ,因为环形器和天线匹配问题也势必有一部分信号反射至RX端口 影响接收电路,而双工器即使在接收端接收到反射信号也通过RX滤波器把无用信号滤除掉 ,所以综合考虑双工器的性能肯定更好,否则还那么费劲设计滤波器 双工器干什么 直接都用铁氧体多方便

按照定义,环形器应该即可实现同频双工,又可实现收发不同频的双工,而双工器只能实现不同频的。
