请问个问题,天线开关接收发射为什么要加隔直电容?
8

你的问题很奇怪。需要隔直就加电容,不需要就不加。

防止直流成分把芯片内部损坏

讨论中。站坑。
你那个问题我觉的不是隔直的问题,应该是匹配的问题啊?

防止直流使PA饱和,产生信号偏移

不只PA要注意线性度,其ASM(Antenna Switch Module)也要注意线性度,
若PA线性度不佳,一样会产生DC Offset,若流入ASM,
同样也会使ASM线性度下降,进而使发射端的性能皆有所劣化,
因此若ASM输入端未内建DC-Block,则会在ASM输入端,
串联电容来隔绝DC Offset。

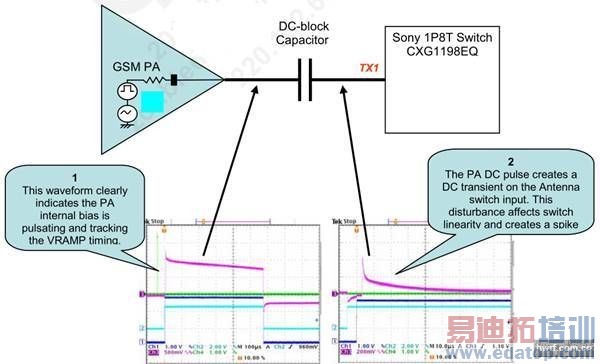

然而由下图可知,虽然DC-Block使DC Offset减少许多,
但可能会使其波形产生脉冲瞬时响应,而导致谐波变大,因此需加以抑制。

\

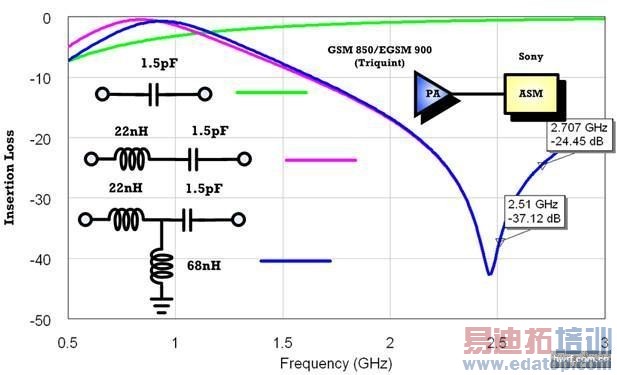

例如,1.5pF的DC-Block,会导致三阶的谐波变大,
因此需再串联22nH的电感,构成串联谐振,
来抑制GSM 850的三阶谐波(2509.8MHz),以及
EGSM 900的三阶谐波(2707.2MHz)。

\

而由上图可知,多加一个68nH的落地电感,
其GSM 850/ EGSM 900三阶谐波的抑制能力,
并未有所提升,那么,为何要多这么一颗落地电感呢?

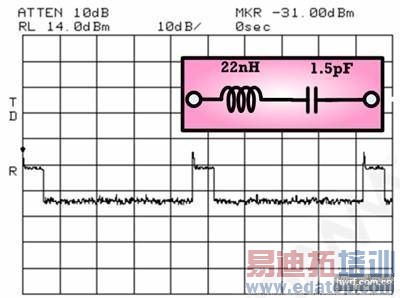

若以时域的波形来分析,我们发现若未加落地电感,其脉冲瞬时响应依然存在,

\

但若多加68nH的落地电感,则脉冲瞬时响应完全被抑制,



由于其三阶谐波,是来自于时域的脉冲瞬时响应,
因此应从时域着手,以落地电感,来抑制其脉冲瞬时响应,
如此方可真正达到抑制三阶谐波之效
当然不是说1.5pF的DC Block 就一定会有脉冲瞬时响应
只是说万一有这情况发生
不彷可以由时域去观察是否有这现象
