传播延迟

录入:edatop.com     点击:
请教大吓们,信号传播延迟对信号会造成什么影响?

这个问题太笼统了,是什么系统,什么样的信号,延迟多少...

由Fourier Transform可知,任何波型都是由众多正弦波组合而成,
因此当一个波形的众多正弦波,在传递过程中没有同步,
该现象即Group Delay,

\

举个简单的譬喻,就好比众多短跑选手,
抵达终点的时间纷纷不同,如果都同时抵达,
那便是无Group Delay了。

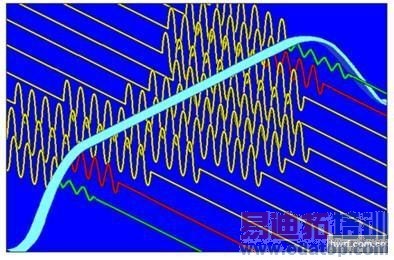

然而上图是Group Delay的时域,若转成频域,

\

可以发现Group delay也会有频率响应,
某些频率点的Group delay特别严重。
另外在时域图中,蓝色如天桥状的,

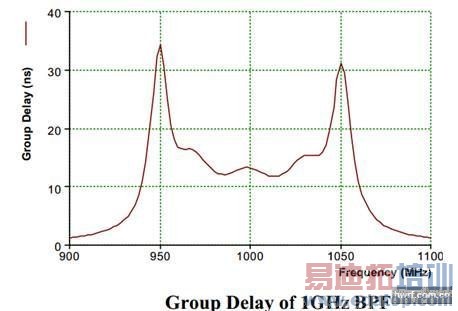

便是Band Pass Filter,频域图即带宽1GHz的BPF的Group Delay频率响应,
因此虽然SAW Filter可以滤除噪声,
但也可能会造成Group Delay,若是Rx SAW,
会导致灵敏度不好BER升高
若是Tx SAW, 会有EVM的Issue
其他详细原理可参照



在此就不再赘述
