菜鸟级GSM四根凋制信号I-，I+，Q+，Q-.

期待资深工程师

I/Q,是QPSK调制的两路同步信号，它们以正负90度跳变。看看这下面的资料有没有帮助

数字电视传输技术问答信道调制.pdf : QPSK调制

点击下载...

不错

in phase,
quadrature

+/-表示差分信号,I/Q是两路正交信号

I同相
Q正交
＋－指差分信号
IQ是调制方式，而差分走线是为了抗干扰～～

跟偶刚工作时那会一样因为跨专业当时我也问了主管这个问题
去看下差分信号的定义就清楚了

正好学学
都忘记完了

正交幅度調製（ QAM ）是一個複雜的名稱，一個簡單的技術。 在最簡單的條件，正交幅度調製結合的調幅和相移鍵控。 更多技術上，正交幅度調製是一個系統的調製中，數據被傳輸的調製振幅兩個單獨的承呷瞬ǎ�主要是正弦波，這是擺脫階段90度（正弦和餘弦） 。 由於其相位差，他們被稱為正交郀I商。

展覽Unmodulated信號只有兩個職位有利轉讓或為0或1 。 在正交幅度調製，可以轉移更多的bits每立場有多個點的轉移手續。 在正交幅度調製，獲得了一個信號總結的振幅和相位調製的載波信號（一調製正弦和餘弦波或正交波）是用於數據傳輸。 隨著轉移點仍然偏高，有可能向更多的比特每立場發生變化。
可能國家對某一特定的配置最能表明使用星座圖。 在星座圖，星座點都被排列在一個正方形網格以同樣的水平和垂直間距（其他配置也有可能） 。 在數字通信，數據是二進制，因此，一些分中的網格通常將一個函數的力量2 （ 2 ， 4 ， 8 ，等等） 。 由於正交調幅通常平方米，其中一些可能會丟失或不典型。 最常見的16 - QAM調製， 64 - QAM調製， 128 - QAM調製和256 - QAM調製。
即使有可能轉移更bits每符號與高階星座，從理論上講，一種固有的技術問題可能存在。 為了保持平均能量的高階星座在同一水平，當務之急是星座點仍然彼此接近。 然而，這樣的配置帶來了更多的機會和更多的噪音腐敗。 在實際應用中，高階的QAM提供更多的數據，但提供不那麼可靠（即具有較高的誤碼率）比低階的QAM 。
順便說一句，矩形正交振幅調製是傾向於非矩形正交振幅調製因為前者更容易調製和解調。
應用正交調幅
64 - QAM調製和256 - QAM調製，還經常用於電纜調製解調器和數字有線電視應用。 事實上， 64 - QAM調製和256 - QAM信號調製的授權指示數字有線電視的規定，由電纜電信工程師協會的標準ANSI /電纜電信工程師協會2000年7月。 在英國， 16 - QAM調製和64 QAM調製也目前用於地面數字電視。
QAM調製與PM和相移鍵控
相位調製和相移鍵控可被視為特殊情況正交幅度調製的振幅調製信號是永恆的和不斷變化的階段只。 同樣的理論可以進一步擴大到頻移鍵控和頻率調製。 兩者都是特殊情況下的相位調製。

在早期模拟通讯时代，
假设A为载波频率，B为信号频率，
当我们要做调变的动作时，
我们可透过三角函数公式，将其合成，如下式 :



由上式我们知道调变后，
在频谱上会产生两个Sideband信号，
即 (A+B)和(A-B)。
然而对于传输来说，其实只需要一个Sideband信号即可，
也就是说两者选择一个即可，另外一个没用，
需要滤掉。但实际上滤波器是不理想的，
很难完全滤掉另外一个，且因为另外一个频带的存在，
浪费了很多频带资源，因此到了数字通讯时代，
多半利用SSB (Single-Sideband) 的调变方式，
于是再利用三角函数公式，便可得到SSB的信号，如下式 :

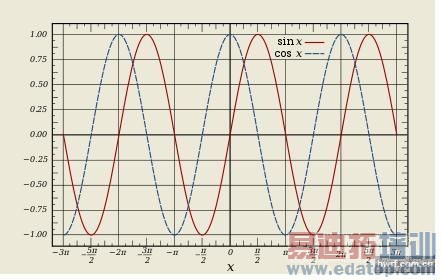

由上图可知，Sin函数与Cos函数，
正好有90度的相位差，换景说，
只要把载波A和信号B相乘，接着各自移相 90 度相乘，
最后合成，就能得到(A-B)或(A+B)的Single-Sideband信号了。
而(A-B)称为LSB (Low Sideband)，
(A+B)称为HSB (High Sideband)，两者择一使用即可。

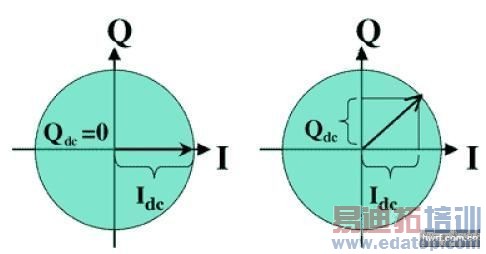

Cos即I讯号 (in-phase)，Sin即Q讯号 (quadrature-phase)，如下图 :





上图便是典型的GMSK(Gaussian minimum shift keying)
调变器电路方块图，载波和信号相乘的动作，
会在混波器完成。而移相 90 度的动作，
会在移相器完成，然后最后合成，产生SSB，如下图。



详情可参照



在此就不赘述

IQ正交调制讲得详细
