我不太明白磁珠参数。如1000R@100MHZ，它的阻抗为什么是600欧？怎么计算的？谢谢！

100MHZ时等效阻抗是1K.

磁珠的阻值和频率是有关系的,不同频率下阻值不同!

你看的资料里 600ohm是作者笔误，应该是1000ohm，磁珠等效为一个电感和一个电阻的串联，在LF时，R很小，L起主导作用；在HF时，L很小，R起主导作用，并把电磁干扰吸收后以热能的形式耗散掉；磁珠主要是用来预防射频引发的EMI的，在标称时一般以百兆信号条件下的等效阻抗为标称值。所以写成1000R@100MHz.

楼上的说得不错
磁珠等效还有电容在里面
但出于简化模型考虑忽略电容的效应

磁珠的阻值和频繁是怎么样的关系？是个什么样的工式？

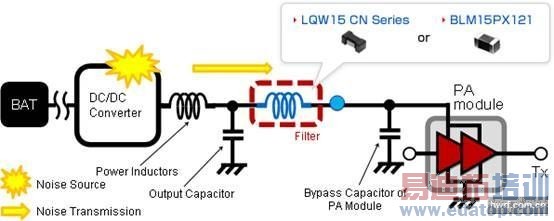

电感与磁珠，都具有抑制噪声的功能，因此一般而言，
这两者可相互替换，如DC-DC Converter的切换噪声，
除了以电感抑制，亦可更换成磁珠来抑制。

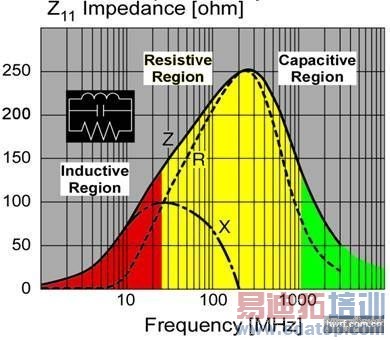

然而在特性上，磁珠与电感仍有些许不同，下图是磁珠的频率响应 :

电感在低频时，完全是个电阻，其阻抗由 DCR 控制，
但由上图可知，磁珠在低频时，其电抗大于电阻，
此时完全是个电感。另外，电感在高频时，呈电感性，
但磁珠在高频时，其电阻大于电抗，呈电阻性。
而在过了SRF之后，会呈现电容性，其抑制噪声能力会下降，这一点电感与磁珠都相同。

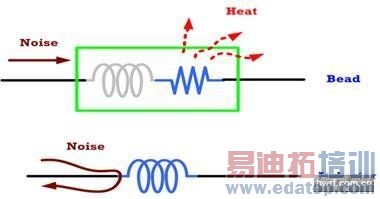

磁珠等效于电阻与电感串联，如下图，高频时完全是个电阻，因此抑制高频噪声的原理，与电感有所不同。

根据感抗公式，电感在高频时，具有很大的阻抗，
因此噪声会被反韶去，达到阻隔噪声之效。
而磁珠在高频时，是个电阻，因此会将高频噪声，转化为热能。

虽然一般而言，电感与磁珠可相互替换，但由于磁珠在高频时为电阻性，
能在相当宽的频率范围内保持高阻抗，因此抑制高频噪声能力，
会比电感来得好，所以比起电感，更常被使用于电源走在线。

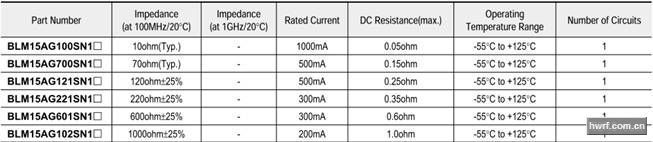

由于磁珠的电感值与电阻值，都会随频率悲，
因此Datasheet，都会标注特定频率下的阻抗值，
一般都是以100MHz为特定频率。

虽然磁珠等效于电阻与电感串联，但磁珠对于高频噪声，才有抑制作用，
换言之，我们所要利用的，是磁珠在高频下的电阻特性，
因此在效能上，必须以电阻看待。而由前述可知，
在高频时，由于电感值小于电阻值，其磁珠的阻抗，
由电阻所支配，故其Datasheet的阻抗值，
其实几乎等同于电阻值，所以一般说的600R，
代表在100MHz下，该磁珠阻抗为600奥姆，电阻值也约600奥姆。
也因为磁珠的电阻值，会随频率悲，因此在挑选时，

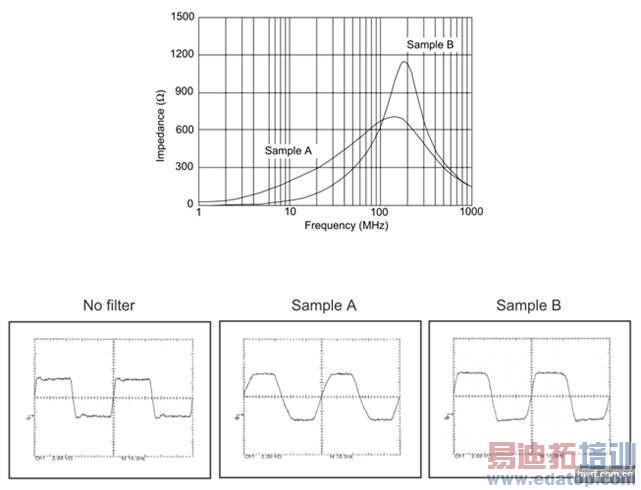

需注意该磁珠于噪声频率下的阻抗值，如下图 :

噪声频率为10MHz，而Sample A在10MHz的阻抗，明显比Sample B高出许多，
而由波形可知，Sample A的上升与下降曲线，也比Sample B平缓许多，
连带在频域上的噪声成分减少许多，亦即Sample A抑制10MHz噪声的能力较佳，
而Sample B比较适用于100MHz200MHz的噪声频率。
