在transceiver看到这个IP2这么大不明白

录入:edatop.com     点击:

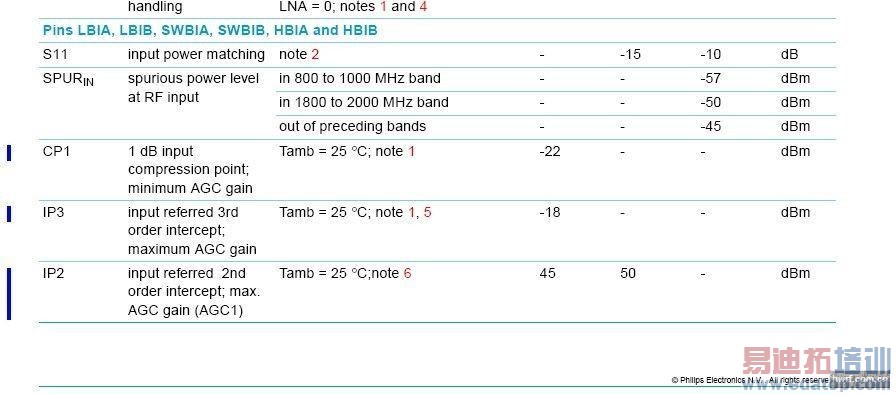

如图,这个IP2是什么东西,查了下是二阶交截点,为什么那么大啊,Min值为45dBm, Type值为50Bm,算下来都有几十瓦了,感觉好大啊!为什么IP3就很小呢,min值为-18dBm,请教资深工程师指点,这个IP2,IP3具体含义

\

怎么没人回答呀

说明做的好嘛,在低于45dbm的时候都基本没有二阶问题。
一般来说偶次都没有什么问题

那个值是外推出来的

合理啊

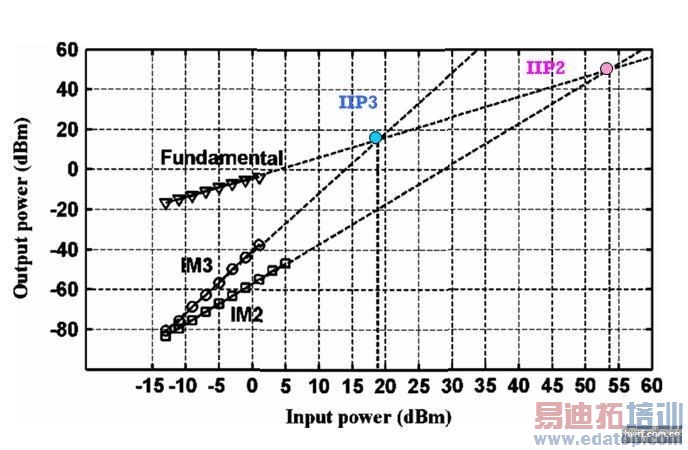

IIP3是主频的3倍斜率 斜率比较大
所以IMD3的曲线 会比较快跟主频交叉 即IIP3会比较小
而IIP2是主频的2倍斜率 斜率比较小
所以IMD2的曲线 会比较慢跟主频交叉 即IIP2会比较大
不过IIP2跟IIP3 都是外推出来的 不是量的
因为在你input Power还没到达IIP2 & IIP3时
就会因P1dB而先饱和了
所以IIP2跟IIP3 是用P1dB前的线性区域的曲线
去外推出来的

\

详情可参照



在此就不再赘述
