pa在饱和状态是否会影响相位误差?

录入:edatop.com     点击:
听资深工程师说的,不知道为什么,请资深工程师指点,谢谢

我上次问了个问题,有人回答说是GSM 的PA是工作在饱和区的,那么如果是这样的话,PA在饱和区PE应该是正常的,当然前提是PA的非线性失真不能太夸张。
其实我的疑问就是GSM的PA工作在饱和区,那么非线性失真问题怎么处理啊,真是奇怪。

相位误差就是牵扯到PA的AM-PM
因此我们必须将非线性PA既有的非线性失真,
作线性化的动作。当然线性化有许多手段

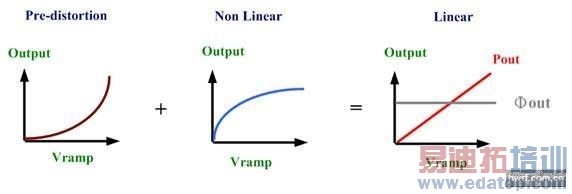

常见的是Pre-distortion,如下图 :

\

由上图得知,所谓的pre-distortion,
便是先提供一个与PA输出特性曲线完全相
反的特性曲线,接着再合成,最后便能产生线性的输出。

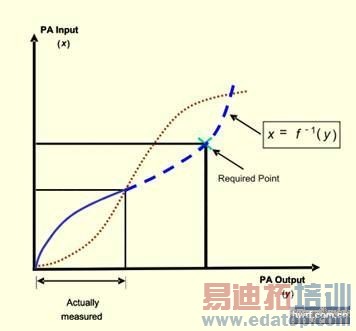

若将PA输出特性曲线以函数表示,则pre-distortion,便是所谓的反函数。

\

\

\

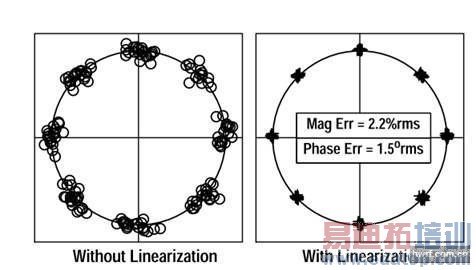

由上图可知,线性化之后,可以改善PA的AM-PM失真
进而改善EDGE的EVM。
当然也能改善GSM的Phase error
其他详细原理可参照

\

在此就不再赘述

GSM的PAR=0

对于PAR>1的调制方式这个解释很清楚,赞
个人理解,对于GSM信号,需要看transceiver调制器是什么方式工作,如果是IQ调制器,那么还是需要计算PA带来的AM-PM的影响的。
如果是现在常用的sigma-delta的polar调制器,基本上不会有AM-PM的问题。但是由于PA的非线性,如果太靠近饱和点,会带来谐波的增加,尤其低频4次谐波高频2次谐波反馈回输入端,会造成VCO pulling影响相位误差。

学习了,继续磨刀中。
