WCDMA PDET这根线要上下左右都包地吗?

录入:edatop.com     点击:
如果没包会有什么后果?

大哥,这是RF走线,不仅需要包地,还需要阻抗控制。没包地后果很严重的。

以下内容含脚本代码[/td]    PDET是RF走线而且是很关键的RF走线阻抗控制跟包地是一定要  Layout时,PDET最好走内层,用GND包好,尤其是MMPA  [upload=jpg]UploadFile/2013-7/2013711522786386.jpg[/upload]  另外,WCDMA对于输出Power控制很严格,因此会以PDET与Coupler,  去侦测PA输出端的功率是否正确,因此若Coupler的Trace未做阻抗控制,  或是受到其他噪声干扰,会影响功率侦测的精确度,进而影响振幅误差,  导致EVM变差  另外也因为会影响功率控制所以可能InnerLoopPowerControl会变差  [upload=jpg]UploadFile/2013-7/20137115222790769.jpg[/upload]  说明:上面显示的是代码内容。您可以先检查过代码没问题,或修改之后再运行.

以下内容含脚本代码[/td]PDET是RF走线 而且是很关键的RF走线 阻抗控制跟包地是一定要Layout时,PDET最好走内层,用GND包好,尤其是MMPA [upload=jpg]UploadFile/2013-7/2013711526170358.jpg[/upload]另外,WCDMA对于输出Power控制很严格,因此会以PDET与Coupler,去侦测PA输出端的功率是否正确,因此若Coupler的Trace未做阻抗控制,或是受到其他噪声干扰,会影响功率侦测的精确度,进而影响振幅误差,导致EVM变差另外也因为会影响功率控制 所以可能Inner Loop Power Control会变差[upload=jpg]UploadFile/2013-7/20137115262484042.jpg[/upload]说明:上面显示的是代码内容。您可以先检查过代码没问题,或修改之后再运行.

非常感谢

包地,走阻抗线。
如果不能挖层,可不挖。

PDET是RF走线 阻抗控制跟包地都要做好

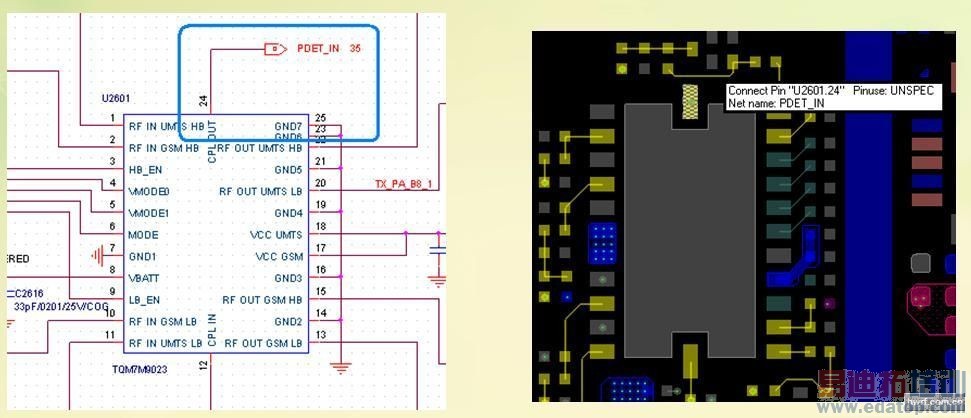

Layout时,PDET最好走内层,用GND包好,尤其是MMPA

\

另外,WCDMA对于输出Power控制很严格,

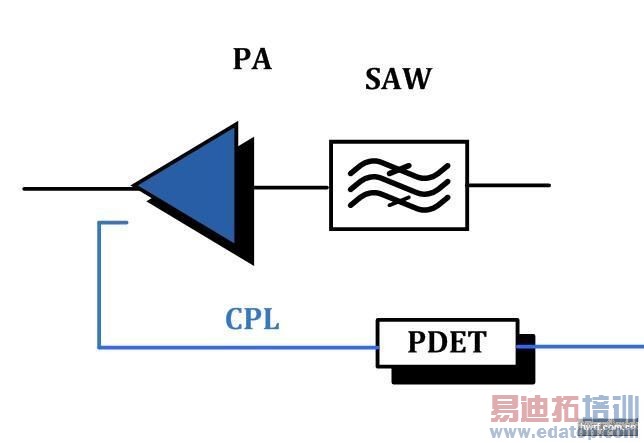

因此会以PDET与Coupler,去侦测PA输出端的功率是否正确,
因此若Coupler的Trace未做阻抗控制,或是受到其他噪声干扰,
会影响功率侦测的精确度,进而影响振幅误差,导致EVM变差
同时也会因影响Power控制 导致ILPC变差

\

就是射频线,插损大小相对来讲无所谓,所以不用挖。

向专家提问:
PDET上的衰减电阻是衰减多少dB是怎么定的,如何计算?

Transceiver 对于其输入的Power有一定的限值,若是输入的power过大会烧坏transceiver,因此在其power输入端需要加上一个衰减网络,以达到PDET上的power经衰减网络后满足transceiver的power输入要求为准,至于衰减网络的计算就需要你去查查相关资料了。

申明:网友回复良莠不齐,仅供参考。
