gps的电路参数设计是否正常,请DX指导一下.

录入:edatop.com     点击:

\

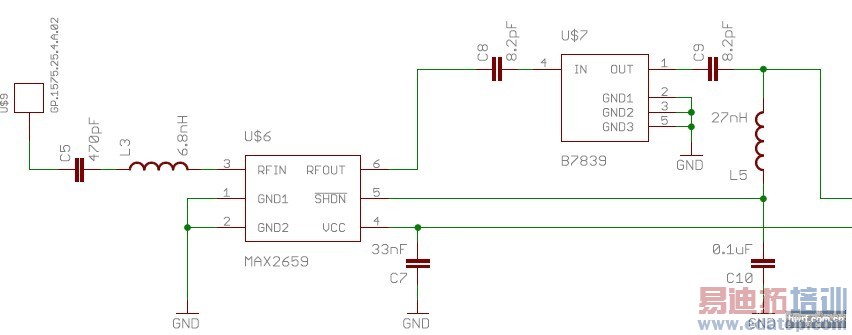

后面的模式是ublox neo-6m

1. MAX2659看起来是LNA? 那么LNA前端必须要一颗GPS BAND 的SAW Filter。
2. LNA vcc电源比较关键,最好串一颗磁珠。
3. 5 pin接到RF通路上,这个没看懂,难道这个pin不是使能脚?求解

是使能,一种馈电方式。后端IC加电后SAW后面是电容隔直了,使能这边是电感,就是短路。

各位有没有兴趣试试BGA715N7、BGA725L6?可以联络我QQ:1484447645

C5和L3是干嘛呢?

没做过GPS
C5、L3就是个LC带通,猜测估计就是个小滤波,怕LNA被强带外信号阻塞。而filter放到LNA后面可以减少系统的噪声系数。

继续观望中
