高通GSM KVCO calibration和path .

录入:edatop.com     点击:
请教高通GSM KVCO calibration和path delay calibration目的及校准原理
8

VCO是利用控制电压去调整振荡频率 :

\

Kvco即上图斜率。若KVCO有误 连带VCO的频率也会有误
因此KVCO的校正 简单讲
就是在校正VCO的输出频率
至于path delay calibration

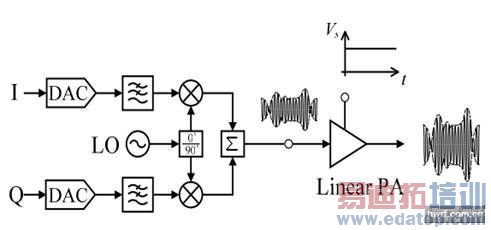

不管EDGE用线性PA 或饱和PA
都会采极化调制,
亦即不会直接把I/Q合成为RF讯号 透过PA作放大

\

而是都会将I/Q讯号转成AM讯号跟PM讯号
差别只在合成处

\

因此可知不论线性PA或饱和PA,
其EDGE都会将AM讯号与PM讯号分两路径传送,
故AM讯号与PM讯号会有相位差,若其相位差过大,
则会影响调变的精确度,使得调制频谱劣化,故需透过校正,将相位差缩减至30ns内

\

由上图可知,相位差为零时,其调制频谱最好,
而当相位差超过30ns时,其调制频谱便超标。
因此EDGE可透过校正,减小AM讯号与PM讯号的相位差,
亦即缩短AM讯号与PM讯号间的path delay
改善调制频谱。
而虽然GSM只有FM讯号,没有相位差问题,
但透过校正,可改善PA的AMAM特性,进而改善开关频谱,
以及改善PA的AMPM特性,进而改善调制频谱。
其他详情可参照

\

在此就不再赘述

来点实在的呀
