为啥大电容的ESR 比小电容小.？
录入：edatop.com 点击：
各位都知道

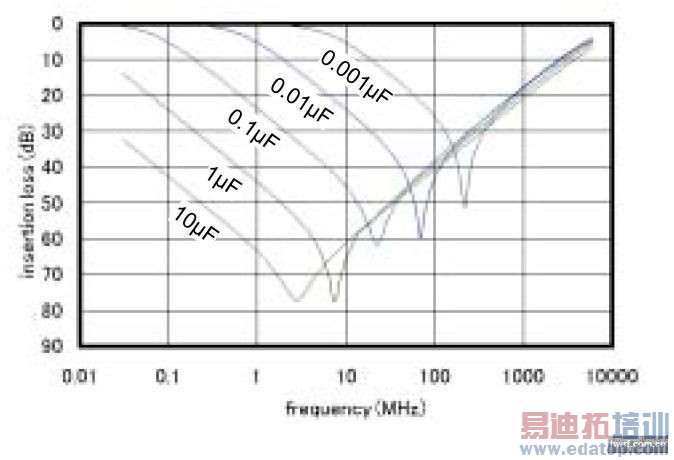

ESR越小 Insertion Loss越大
大电容稳压 小电容Bypass
但是
为什么大电容的ESR
比小电容来的小
即波谷的Insertion Loss较大?
我比较了Murata的电容
同样Size都0402
同样材质都COG
33pF => ESR = 3.9
1nF => ESR = 0.13
如果ESR用电容材料绝缘电阻率来解释
那一样材质 基本上ESR应该一样
如果用导体截面积来解释
那大家都是0402的Pad 应该截面积一样才是
有人能解惑吗? 感谢
如果大容量电容和小容量电容的截面积一样的话，且材质一样的话，大电容的极间距离要比小容量电容小，这样ESR不就小了
MLCC的ESR和产品的材料，尺寸，容量，耐电压等有直接的关系，从其内部来看，和电极的层数；金属电极的阻抗；内电极和外电极的接触阻抗；外电极的电阻；材料本身的阻抗等有直接的关系，而同样尺寸的MLCC因为其容量不一样，因此其ESR是不一样的，小容量的内电极层数少，而容量大的规格内电极层数多，相对于电极的比表面就大，因此其ESR就会小于小容量的规格；因此一般来说，同尺寸高容量的ESR小于小容量的，小尺寸的的规格小于大尺寸的规格。
附件的内部示意图供参考！
MLCC性能简介ESR.ppt :
点击下载...
LZ看来是很认真的测量了0402规格的ESR，从您测试的数据和方法来看，是正确的，只是对于MLCC的结构设计不是很了解，待您看了我发的资料后，您就明白了。和MLCC的电极层数有直接的关系，C=A*S/d（A电极相对面积；S电极层数；d介质厚度）
真是太感谢您了
非常详细的文件
总算通盘了解
好帖我顶
学习了，顶顶顶，吼吼
顶起，加油。
好资料
3#的资料不错，顶顶顶
好资料，顶一下
3#资深工程师。学习了
3L资料非常详细，谢了
