WCDMA EVM差 该怎么办?

录入:edatop.com     点击:
RT
谢谢!

什么平台?

批次问题?还是研发问题??
提SR是王道

楼主都没把问题说清楚,是什么平台,差到什么程度?

真是发现我们中国的很多工程师初级到连问问体都不会问,大家都在说中国的技术怎样怎样不如别人,在这里可以窥见一斑,我们自己对技术一点的渴求和探索的激情都没有,问的问题比门外汉还要外行。在EDATOP上看到好多这样的提问。我觉得大家既然为了追求技术的提升,问题的解决,这里真是要疾呼让我们工程师对技术多一份认真多一份追求。

I/Q Mismatch会劣化EVM,所以Layout时
要注意GND要包好
而因为IQ讯号多半走差分形式

\

所以要尽量等长等间距 间距越小越好
另外,WCDMA对于输出Power控制很严格,

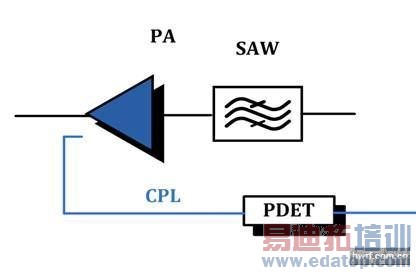

因此会以PDET与Coupler,去侦测PA输出端的功率是否正确,
因此若Coupler的Trace未做阻抗控制,或是受到其他噪声干扰,
会影响功率侦测的精确度,进而影响振幅误差,导致EVM变差

\

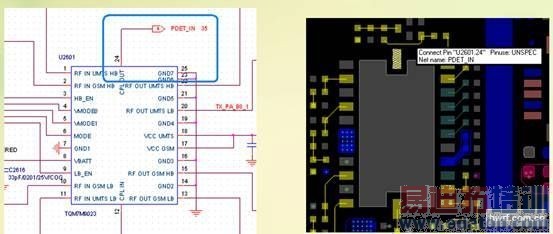

所以Layout时,PDET最好走内层,用GND包好,尤其是MMPA

\

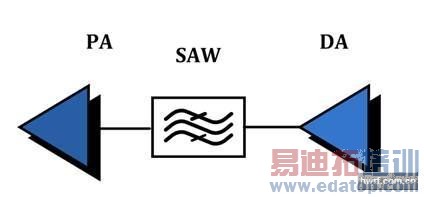

而TXSAW的Group Delay若过大,也会使EVM变差。
RX的SAW也是一样, Group Delay过大会影响
解调结果

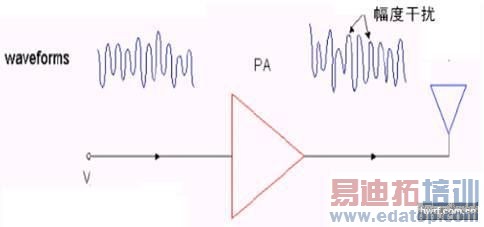

由于PA是主要的非线性贡献者,
若其输出功率的平坦度不够,会引起AM-AM失真,
进而导致EVM变差,必须透过Load-pull的Finetune来改善

\

若Load-pull已整个Band都收敛在50奥姆,但其EVM依然很差时,
可试着调校PA 输入端的Matching ,
因为PA输入端的Matching,
其实也是DA(Driver Amplifier)的Load-pull,
因此这部分的Load-pull若没调校好,
会使DA输出功率的平坦度不够,导致在PA输入端,
EVM已偏高的情况发生,再加上PA是主要的非线性贡献者,
如此便会导致EVM更差

\

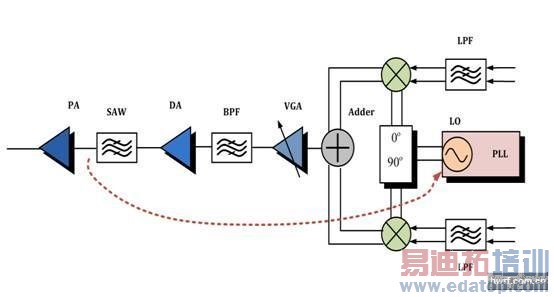

另外,若PA输入端的Matching未收敛至50奥姆,
则表示会有功率反射,进而干扰VCO,
导致EVM变差,因此若EVM在PA输入端就已偏高,
则可尝试调校PA输入端的Matching

\

其他详细原理 可参照

\

在此就不再赘述

问的不专业,哎。
