phase shifter在手机那里可以用到?为什么要用它?

录入:edatop.com     点击:
phase shifter在手机那里可以用到?为什么要用它?

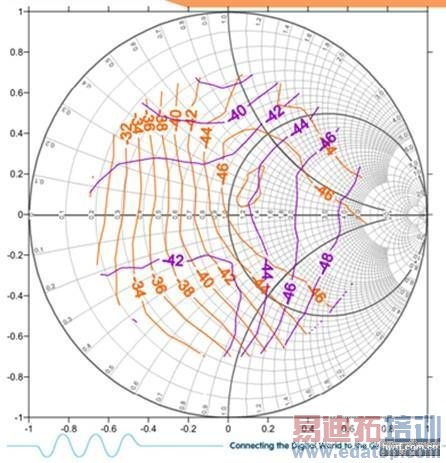

一般用来测LOAD PULL,查看PA对负载的敏感程度。

也可以用来解辐射杂散
常遇到的问题是传导杂散Pass,
而且值很低,但装上天线,辐射杂散却Fail,

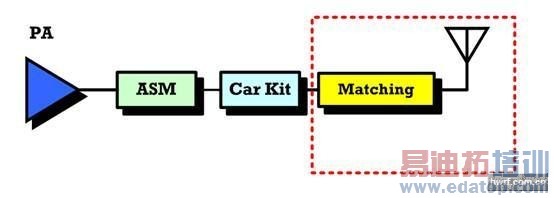

除了Grounding不好,另外可能原因是出在天线的Matching

\

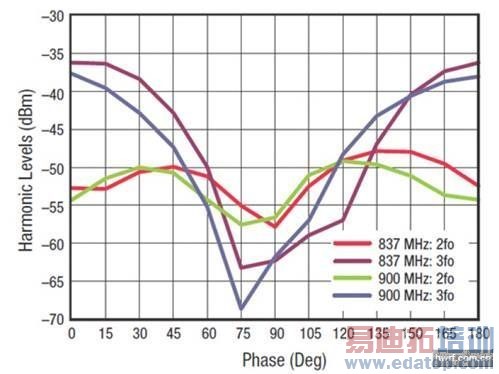

不同的Load-Pull,会有不同的谐波值

\

而ASM看出去的Phase,会影响谐波值

\

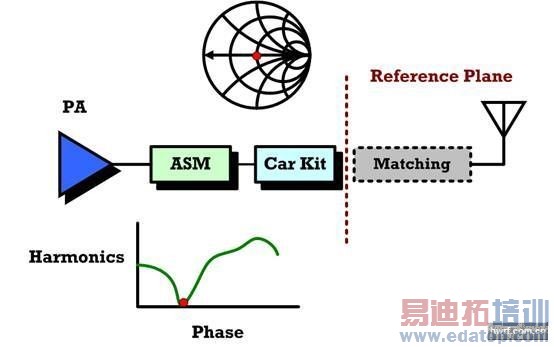

测传导杂散时,其Load-Pull与Phase,
都落在谐波较低处,因此传导杂散Pass

\

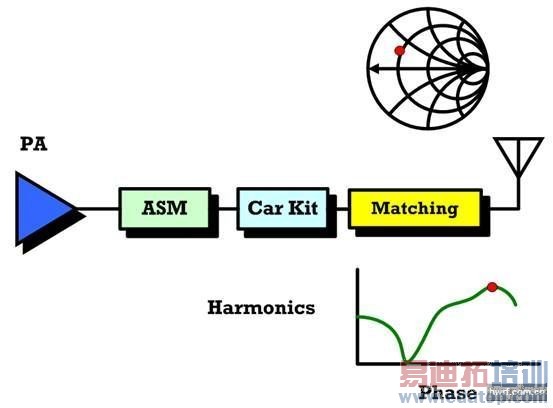

而测辐射杂散时,其天线Matching将Load-Pull与Phase,
都转到谐波较高处,故辐射杂散Fail

\

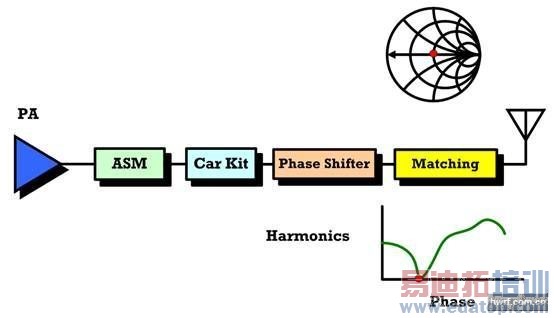

遇到这种情况,可在前端加Phase Shifter,
补偿天线Matching所变更的Load-Pull与Phase,再将其转回至谐波较低处

\

一点一点积累,从菜鸟磨成老鸟

申明:网友回复良莠不齐,仅供参考。
