GSM PA的钽电容做什么用的?

录入:edatop.com     点击:
如题,哪位资深工程师指导下,我感觉这东西就是个鸡肋。貌似可以改善PA的电源,其实没多少作用。

汽车安全带我感觉这个就是个鸡肋。貌似可以改善出车祸时存活率,其实没多少作用

卫生部我感觉这东西就是个鸡肋.貌似可以改善食品安全状况,其实没多少作用.

不过玩笑归玩笑,你说它没用,那么死贵的东西人家干吗不去掉呢?难道大家都是傻子不成?你测试过加和没加两个的区别了吗?

在手机里面,GSM PA每隔217HZ会冲电池抽电.瞬间电流可以到2A,同时电池都有内阻,瞬间拉的大电流会直接在电池内部上面有压降,导致PA的供电系统不正常,为了给PA一个稳定的供电,所以需要一个大的电容能储能,MLCC目前最大只能做大47uF,同时价格也很贵,如果使用MLCC,217HZ的频率刚好在人耳听见的20-20KHZ的范围,每隔217HZ抽电,会导致MLCC以及周遍的MLCC,电感发生啸叫,因此在质量比较好的手机设计公司均不使用MLCC,而钽电容内部是五氧化二锰和钽粉组成的.所以不会发生啸叫,所以目前还有很多设计公司使用钽电容.总之就是为了防止TDD Noise.

楼上经典

什么叫每隔217HZ?

5# V5,

GSM 8个时隙,一般一个时隙用来发送数据(PA工作,拉电流),时间1/(577uS×8)=217Hz
学习了

5楼威武啊

5楼威武啊

因为GSM采Burst Mode,其PA会一直On/off切换,导致PA电源上会有瞬时电流,
使电源输出会有Ripple,因此需要稳压电容,避免因电压不稳,
产生低频的Ripple,进而影响调制频谱与切换频谱。

\

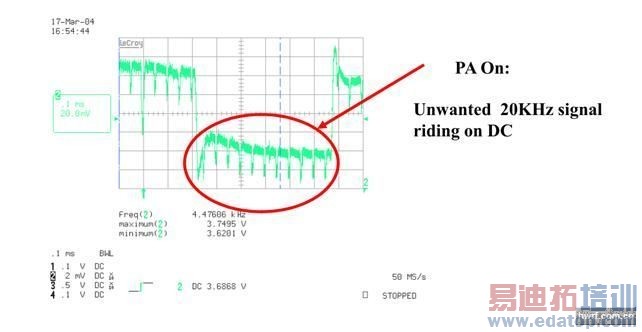

由上图可知,当PA启动时,其VBAT上会有约20 KHz的Ripple,而加大VBAT的稳压电容后 :

\

其频谱扩散的现象,便改善许多,进而改善调制频谱与切换频谱。
另外,VBAT在供电给PA后,都会再透过GND回到原处,以构成完整的回路。

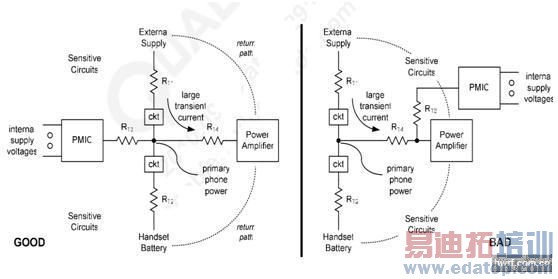

左边因为VBAT分别用两条走线,供电给PA与PMIC,因此PA上的瞬时电流,
不会流入PMIC,但右边因为PA与PMIC共享走线,以至于PA上的瞬时电流,
会流入PMIC,进而影响收发器或PA本身。

\

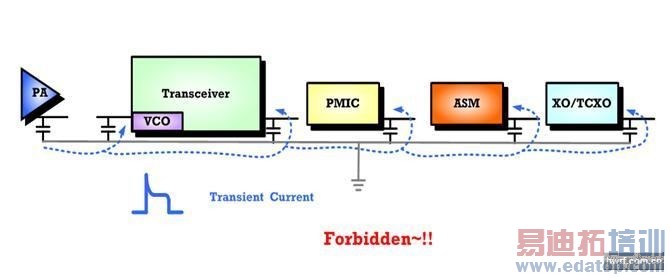

因此Layout时,其PA电源的回路,需远离PMIC、收发器、ASM、XO/TCXO的电源,
避免受PA电源的瞬时电流影响,而导致调制频谱与切换频谱超标,而收发器的电源,
又以VCO最为关键,因为与调制频谱的关系最为密切。
另外上述的电源,最好都能摆放稳压电容,万一受PA电源的瞬时电流影响,至少还可以补救。

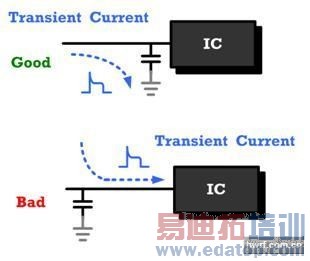

而稳压电容的摆放位置,离IC越靠近越好,如此一来,
若有瞬时电流,也能在进入IC前Bypass到地,若离IC太远,
则瞬时电流便可能直接进入IC。

\

而这点对于PA更为重要,除了可避免PA电源本身的瞬时电流,
透过其它路径,再进入PA本身,以及避免外来瞬时电流进入PA,

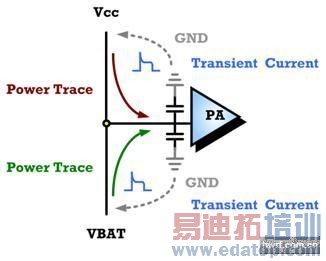

更重要的是,因为PA电源是瞬时电流来源之一,因此若在靠近PA的VBAT处,
摆放稳压电容,可使瞬时电流从PA电源端流出时,便立刻流到GND,
而不会透过其它路径,去干扰收发器或PMIC,甚至是PA本身。

\

如SKYWORKS的SKY77318,其VBAT Pin脚位,一出来需先加稳压及旁路电容,
否则会将瞬时电流,流入自身的Pin2/Pin6。

\

而稳压电容需直接下到Main GND,便是避免已流到GND的瞬时电流,
透过共同的GND,又再流入上述的IC中,尤其是PA稳压电容,
绝不能与其他IC的稳压电容一起共地,否则全都会受瞬时电流影响。

\

因此PA上的稳压电容
不是鸡肋 而是鸡腿
(话说最近H7N9流行 鸡肋鸡腿都最好少吃…….)
其他详细原理
可参照



在此就不再赘述
