有关线性PA与极性PA的问题?各位亲,.
2.什么情况下又必须是线性PA,且工作在放大模式?
求教。
1,相比线性PA,使用极性PA能提高效率;
2、EDGE也可以使用线性PA,使用极性PA需要平台支持;
个人愚见,楼下继续补充...
EDGE8PSK主要是因为EDGE 采用8PSK 调变,不只利用相位来做调变,也利用振幅来作调变,换景说,同时包含AM 与PM 讯号,其波形为非恒包络,即包络会随时间变动。
8PSK为非恒包络讯号,而非恒包络讯号,不能以非线性PA来放大,否则会有严重且无法补偿的非线性失真。所以要采用polar modulation PA主要让AM 在PA之后再和PM 结合之后发出去。
各个平台的架构决定使用Polar PA or linear PA。
以后的趋势都是linear PA。
学习中,本人是菜
谢谢,
还有一个疑问是:
为什么非恒包络讯号,不能以线性PA来放大,是不是线性PA和极性PA 都可以?
无法弥补的非线性失真是怎么产生?
GSM由于采用的是相位调制,其振幅没有调制,也就是说,当前传输的信息bit是0还是1只体现在相位上,振幅不含信息成分,所以可以用饱和工作区的PA来放大,饱和状态下的PA,各位都知道,其振幅会失真,但是由于静态工作点很低,所以其直流消耗少,效率高。
但是在EDGE模式下,由于要满足高速率的传输,信息不仅体现在相位上,其振幅也有信息加载,所以EDGE属于线性调制,振幅不能失真,否则会使解调端根据失真的振幅解出错误的信息。此时可以通过PA pre-distortion来解决,也就是说在校准的时候,对PA进行AM-AM和AM-PM calibration,这样的话,基带就会对这个PA对振幅和相位的失真程度有一个了解,如果需要传输EDGE这样的线性信号,就对PA 在不同振幅下的gain进行相反的补偿(你去看,Vramp在EDGE下就多了一路AM的Envelop)。其实现在GSM也有在用线性PA的,高通最近出的平台GSM用的就是linear PA。
楼上正解,其实在现在应用的PA中,多数EDGE的放大都是采用的线性PA,EDGE已调制信号包含幅度和相位信息,也就是使用不同的幅度和相位的组合来代表不同的码字,将信息传递出去。其实EDGE信号采用什么方式来放大,是由Transceiver的调制架构决定的。采用线性放大时,PA就完全是一个放大器,信号的幅度和相位调制已经完全在Transceiver中完成了,出来的信号直接送入到PA进行放大然后发射出去,此时PA工作在固定增益状态,输出功率的大小由Transceiver过来的信号功率决定。线性放大的PA理论上效率要差一些,因为为了使得PA具有良好的线性,放大电路的静态工作点就要设置的高一些。这样的话,适用于一些峰均比(PAR,峰值功率与均值功率之比)较高的信号的放大,例如有些PA会共用线性放大通路来进行EDGE和CDMA信号的放大。
EDGE信号采用极性放大的话,架构较为复杂,基带过来的IQ信号在中频中被分离出分别包含幅度和相位信息的两路信号,包含幅度的的信息经过被后加入到PA的集电极,控制集电极电压;包含相位信息的恒包络信号加入到PA前级放大的基极,使PA工作到饱和状态。在两路信号的共同作用下,最终完成极性调制和放大。应该说,极性放大需要TC和PA更为复杂的配合。
学习了。
为什么非恒包络讯号,不能以线性PA来放大,是不是线性PA和极性PA 都可以?
A:这个信号是已经在PA后端信号,PA 只能放大PM 信号。 AM 在PM 放大后在PA中结合
产生的非恒包络讯号(明白?)
无法弥补的非线性失真是怎么产生?
A:如果8PSK 非恒包络讯号本身AM 悲就很大,所以不能在PA 之前有AM 信号。否则无法将这个AM 信号补偿回来。

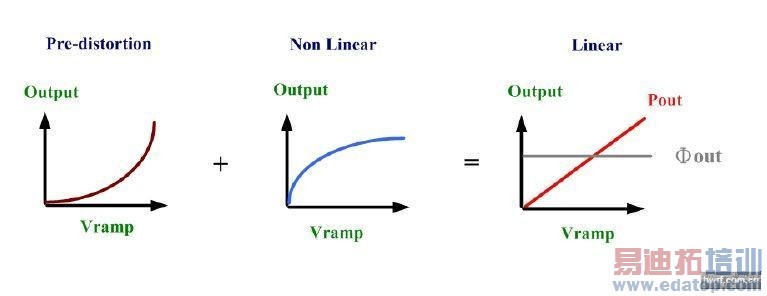

PA pre-distortion(校准数据)+Nonliner(测试数据)=liner(我们想要数据)
由图可知,不论是饱和PA,或是线性PA,皆可透过校正来提升线性度与效率,
最常见的校正方式为DPD(Digital Pre-Distortion),先提供一个与PA输出特性曲线
完全相反的特性曲线,即反函数,接着再合成,修正AMAM & AMPM特性,最后
便能产生线性的输出。
学习了!
够专业,向我这样的菜鸟 看得云里雾里了,看来还得花时间研究一下PA啊。
