LIPA & Switch LIPA

录入:edatop.com     点击:
請問有人瞭解這兩種PA的架構嗎
LIPA(Load insensitive pA)和 Switch LIPA
感謝分享

第一次听 ,有介绍的没

[B]這是一種使用在wcdma的pa架構
藉由一種90度的相位差
讓PA對後級的負載沒那麼敏感
也就是load Pull會比較大圈,比較好調
但我想知道的是比較細部的原理
[/B]

\

\

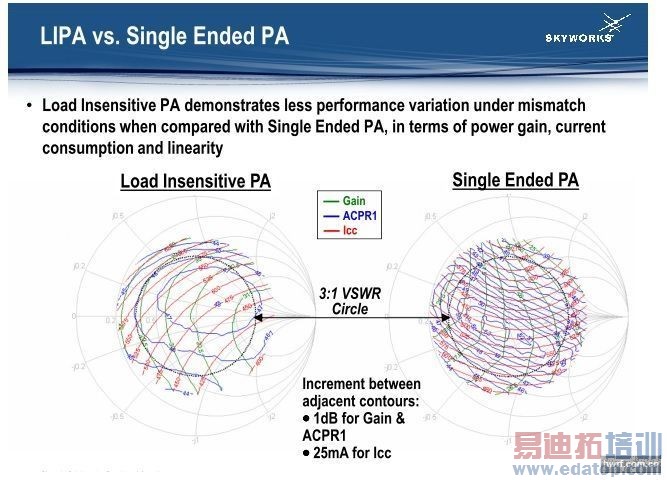

由上圖可以明顯看到比右邊的single-ended的
loadpull來的大圈很多

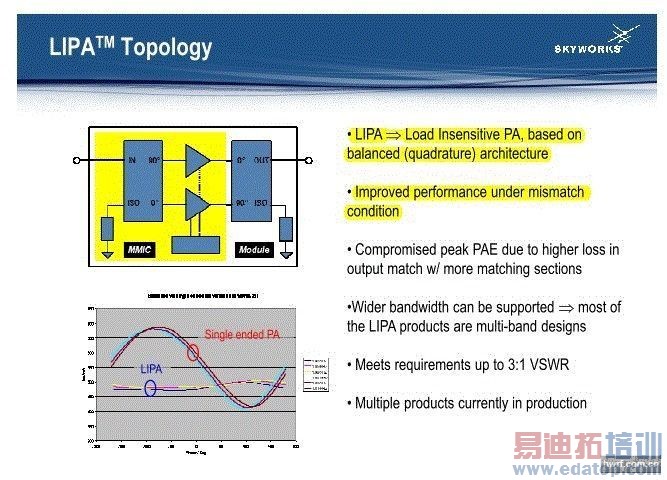

FYI,LIPA

你这个图已经很清楚了,还想要多细的内部原理?
所谓LIPA无非就是一个balanced PA的架构,上下两个sub PA同时工作并相差90度相位。当负载的VSWR高的时候,会把mismatch的效果平均到两个sub PA上,从而实现比single end更好的VSWR性能。

感謝提點豁然開朗

成本呢 ?
