为什么RF transceiver 顶层不能铺地,第二层也要挖空

录入:edatop.com     点击:
如果顶层铺了地,第二层没与其他地隔开会有什么影响吗,请路过工程师解答。

哈哈,谁告诉你 RF transceiver 顶层不能铺地的啊?
没有这种说法的,如果是MTK平台,只是参考设计上没有铺地,所以98%的方案公司都按照参考设计不铺地,如果你铺地,你会发现性能不受影响,某些方面性能更好。哈哈

回路独立,防止杂散干扰

谢谢工程师们解答

有问题的是不能,因为很多指标会变差。这是在人家给你的参考设计就会告诉的。你不要自以为是,认为是画蛇添足。你知道你做过哪些测试。估计不大10%的参数。

如果做了,保准你手机这个项目失败!

同意2楼

你们试过,top层铺地,会出现你们所说的问题? ?
你们试过吗?如果没有试过,不要在这边忽悠。
我到目前为止,还没有出现过问题,并且过CTA也几十个了。
你能说由问题? 你这样试过吗?!

不要相信哥,哥只是一个传说

顶层不铺地是因为没整块的空间铺底了 在屏蔽罩或者IC的下面都是不能有孤岛的,所以一般顶层TC这里就没什么地了
你可以看看RF线走在TOP的 肯定两面都是地

TC是什么?

其实2楼跟6楼工程师 说得都对
这没有一定准则 要看IC的特性
这部分Layout Guide会写
因为IC特性只有MTK/Qualcomm的人最懂
你就先Follow 至于你说不Follow会怎样?
很简单 测试一下就知道了
但建议Follow的原因是 如果这样都还有Bug
那你才有立场拉原厂下来看
否则你一开始Layout就没照人家规矩走
他一定会说你这Bug是Layout不好造成的懒得Support你
言归正传
有些收发器,会建议收发器所在表层,
某些区块需净空,不能铺铜,
例如高通的WTR1605L

\

因为这些区块,正好是VCO的相关电路,
若有表层铺铜,会因寄生效应,导致调变精确度下降,而导致调制频谱劣化。

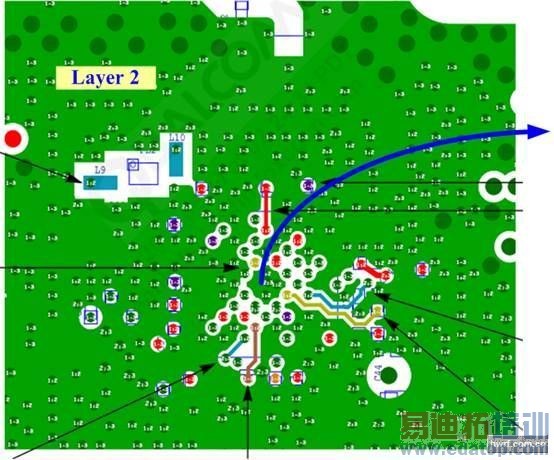

至于第二层的GND跟其他GND隔开
这很明显就是要作Isolation
怕干扰人家也怕人家干扰
而且不只局限某个IC
甚至连某些Pin脚其GND都要跟人家Isolation

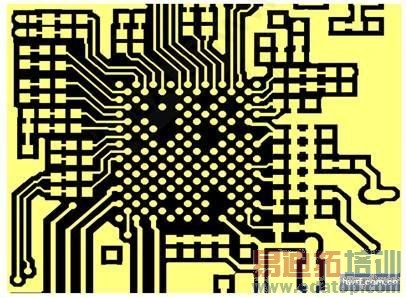

例如高通的WCN3660

\

中间三个Pin脚的GND
就要跟其他GND作Isolation
因为那三个Pin脚的GND
应该是很脏很敏感的讯号的回流路径
所以才要做隔离
其它详细原理可参照



在此就不再赘述
