关于手机RSE的问题

录入：edatop.com 点击：

手机会做RSE的测试，中国为6G内的谐波
1. RSE较大主要由哪些因素引起的？希望能解释的详细一些
2. 谐波产生的原因是什么？具体是怎么计算的，是不是由波的传导反射叠加而来的？
3. 如果RSE主要是主天线匹配的问题，那么是将天线匹配调差以降低发射功率还是改好匹配减小反射波，进而减小谐波大小？
4. 如果还有资深工程师另有经验，也一起分享吧
谢谢大家了啊！

不知道RSE是什么

貌似是调天线降低消除谐波

辐射杂散，谐波是由于PA非线性产生的，计算的话度娘会告诉你吧，不知道对否，针对三个人趋向于改好匹配减小反射波，因为发射功率降不知道会带来什么其他影响。

1.RSE产生的原因有很多，比如说PA的输入功率太高，PA的输入输出匹配不合理，以及主板上其他一些非线性器件等等都可能导致RSE超标，另外据说PA输出端口之间的互相耦合也可能导致GSM的2次谐波从DCS/PCS的通路耦合出去
2.谐波产生的主要原因是PA和其他器件的非线性，信号和反韶来的信号相加是同频相加，理论上不会产生谐波，但是PA负载的不合理，可能导致PA产生的谐波增大
3.我也认为应该改好匹配减小反射波。如果是GSM的2次谐波，可以这样考虑：
假定RSE是由天线主天线匹配引起，此时可以看下传导杂散，传导杂散如果是好的话，天线匹配如果将GSM 2次谐波频点的天线阻抗匹配到50Ω附近，应该辐射杂散也不会有问题，如果这样辐射杂散还有问题，那就不是因为主天线匹配引起。当然，修改匹配也可能在一定程度上破坏谐波产生的条件
GSM3次谐波和DCS的谐波的辐射，一般很少出问题，一般天线在这些频点的S11很大，所以我认为从天线上直接辐射出来的可能性不大
常见的RSE改善办法有：改匹配，调天线或者修改金属件的接地，找到并更换产生谐波的非线性器件

天线匹配如果将GSM 2次谐波频点的天线阻抗匹配到50Ω附近，
应该辐射杂散也不会有问题
这是理论上
不过实际上
ASM看出去的Phase，会影响谐波值
这表示你就算天线匹配弄到50Ω附近
也可能会导致辐射杂散超标
因为或许阻抗都在50Ω附近

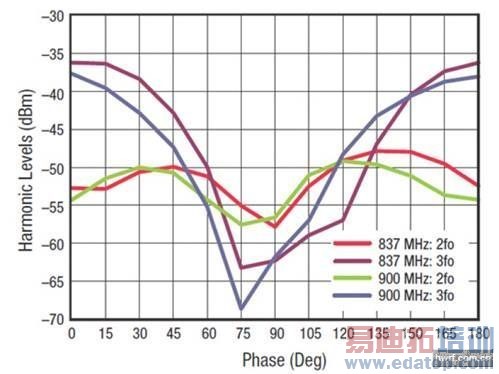

但相位不同其谐波会差到 30dB以上

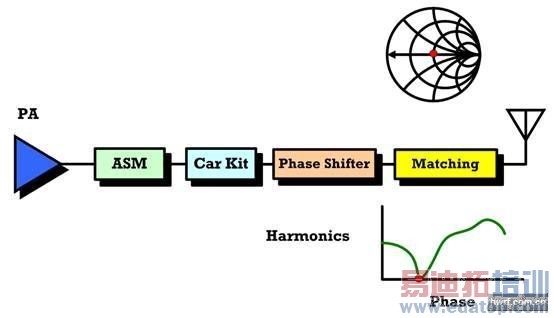

遇到这种情况，可在前端加Phase Shifter，
补偿天线Matching所变更的Load-Pull与Phase，
再将其转回至谐波较低处

另外PA的Shielding 也会影响辐射杂散

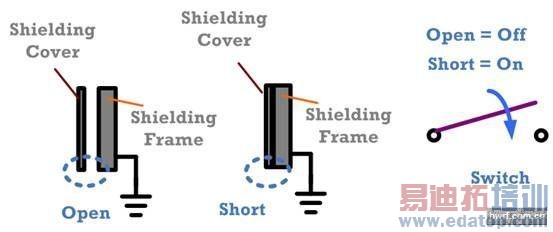

由下图可知，若是两件式的Shielding Can，
其Shielding Cover会盖在Shielding Frame上方，

若Shielding Cover与Shielding Frame的接触不是很紧密，
则会产生时而开路，时而短路的情况发生，这样的行为模式，
宛如一个Switch。而Switch为非线性组件，会有非线性效应，
谐波便是典型的非线性效应之一。

由于PA本身的非线性效应
所以本来PA输出端就会有谐波产生

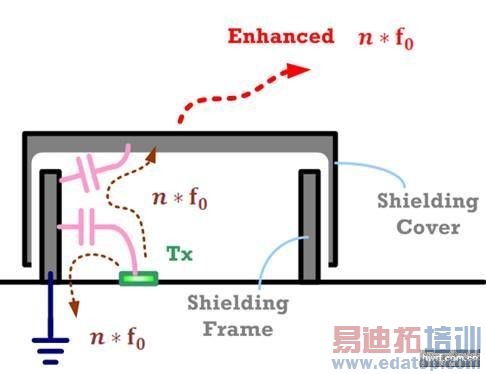

由上图可知，虽然Shielding Frame会透过GND Via，
与Main GND连接，但若Shielding Frame接地不够良好，
则这些谐波能量并不会全部流到GND，而是会有一部分，
再透过Shielding Frame与Shielding Cover的寄生电容，
耦合到Shielding Cover上。任何金属若没接地，
便是辐射体，因此当Shielding Cover与Shielding Frame未接触时，
此时Shielding Cover会等同辐射体，将其谐波能量辐射出去，
而且会因为其Switch模式的非线性效应，导致其谐波能量会更为加强，
这会使辐射杂散有超标的风险，

所以可以做实验测RSE时
把Shielding Cover拿掉看是否会改善
(使之完全Open = off没有Switch模式效应)
如果会那就是要加强Shielding Cover与Shielding Frame的接触
一来是将其残留在Shielding Frame的谐波能量都流到GND，
二来是使之完全Short = On没有Switch模式效应

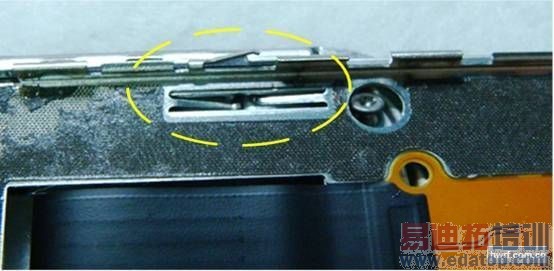

当然 Housing上的Spring因为影响接地
所以也要注意Switching模式效应

而有些电路为了解天线的SAR 会有Power Detection机制

但是因为其控制讯号的谐波较强
而且又在Connector与天线弹片间
这当然会影响RSE 因此建议先拿掉
