Tranceiver电源滤波电容的地与PA TX滤波电容的地.

录入：edatop.com 点击：

请教各位:
Tranceiver电源滤波电容的地与PA TX滤波电容的地连在一起的话,会有什么影响了?
期待各位的答复,谢谢。

飞根线不就知道了

因为GSM是采Burst Mode 其PA会一直On/Off切换
所以其电源上会有瞬时电流
所以GSMPA电源一定要有稳压电容
避免因电压不稳，产生低频的Ripple，
进而影响调制/切换频谱

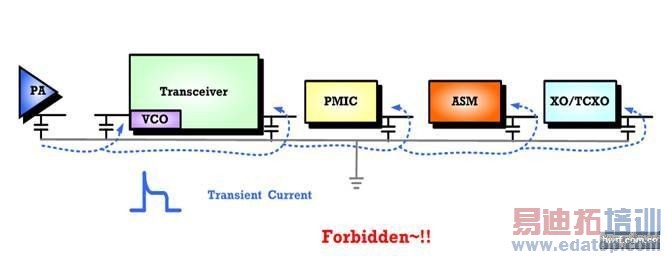

而稳压电容需直接下到Main GND，
且不和其他电源滤波电容共地
便是避免已流到GND的瞬时电流，透过共同的GND，
又再流入上述的IC中，尤其是PA稳压电容，绝不能与其他IC的稳压电容
在表层一起共地，否则全都会受瞬时电流影响。

详请可参照

在此就不赘述
