MTK wifi+BT共天线设计学习
录入：edatop.com 点击：

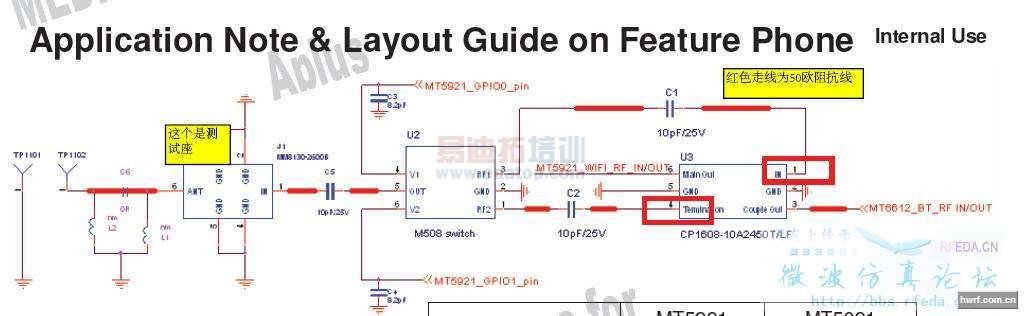

[B]请问大家谁有wifi+BT的共天线设计经验，MTK给的资料中，我有2点看不太明白，忘资深工程师指点：
1、这个couple的作用
2、共天线是否就意味着wifi和bt不能同时打开了 [/B]
1、这个couple的作用
2、共天线是否就意味着wifi和bt不能同时打开了 [/B]
楼主的问题，回答不了．
我们是M508和CP1608-10A2450这两个料的代理商，
有需求可以找我们．
楼主的问题值得关注
楼主，你说的couple我没明白到底指的什么，对第二个问题倒是还了解。
MT5921有一个引脚是：BT_PRI的引脚，大概是F2脚。这个脚是和BT的A8脚相连，用于BT和WIFI得通信，意思就是当WIFI打开的时候，关闭BT，或者BT打开的时候关闭WIFI。所以，BT和WIFI是不能同时工作的。
另外，BT和WIFI本身就是工作在同一频段，如果同时工作的话，必定引起很大的相互干扰，从这一点来说，他们也是不能同时工作的。
是不是二合一的芯片还是两个芯片?
4楼的兄弟：
couple指cp1608，因为耦合双进双出，所以不知道是做什么的；
如果BT和wifi不能同时打开的，那就是不能在BT听音乐的时候上网了，这个好像不是太合理，至少如果用2个天线是可以一起工作的。
学习中！
1,coupler的作用是做功率控制
2，WIFI和BT不能同时打开，开关在高速切换，相当于一个TDMA系统
mark学习
COUPLER是否是增加WIFI/BT之间的隔离呢？
1.这个设计应该是可以同时工作的
2.这个图上的原理是一个耦合器＋一个模拟开关共同作用的电路，那个耦合器的作用，我推断是防止切换WIFI 和BT的时候出现某个掉线的。（例如，如果没有耦合器，现在当前模拟开关是打在WIFI工作，那么当切换到BT工作的时候，WIFI的链路就断开了，也就掉线了，同理蓝牙也是）耦合器的原理我想应该知道吧，一个信号从一个口输入，另外两个输出口都是有信号输出的，只是由于耦合器的耦合度不一样，耦合端口输出的信号比较小，但还是有链路连接的，保证不断线。
^_^，具体的可能还没讲完善，表达能力欠佳，抱歉！
路过路过挣钱呢！
申明：网友回复良莠不齐，仅供参考。
