GSM调制谱问题

录入：edatop.com 点击：

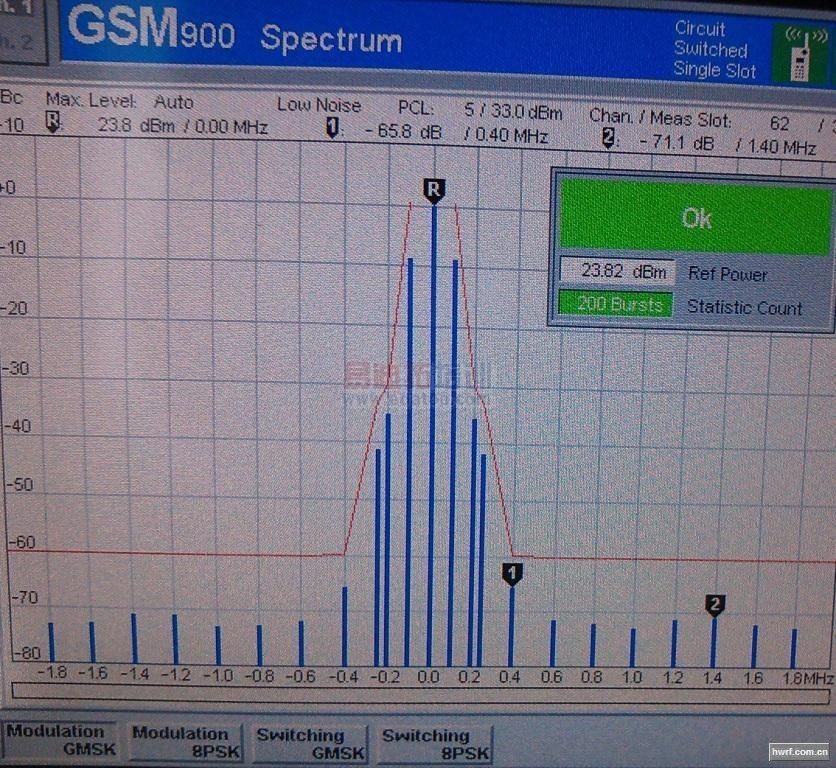

测得在±1.2M至±1.6M之间的调制谱比±1.0M和±1.8M均差，和信道无关和功率等级无关，效果见图。
问题不是PA引起的，收发器本身出来就那样了。
试过电源多加滤波，没影响。改过收发器和PA的匹配，没有改善。外加过时钟，结果调制谱从0.8M至1.6M基本一样，为-72.7 -- -73.5dB，但是呈下降趋势。各位能给出建议吗？

你试着稍微降一最大功率（可以改NV实现，看看调制谱能否优化一点）

CMU200测得不如8960准

电源或时钟受干扰了吧比如附近有DCDC之类的强信号

可以把电路图截个图上来吗？从调制谱上看，Transceiver的供电电路滤波应该有问题，是DCDC吧？尝试换个功率电感。

Transceiver电源是VBAT，将Transceiver单独用高精度电源供电，串磁珠加电容，问题依旧。
用CMU和8960测出来的基本一样，只是具体的值略有偏小。
0.4M 0.6M 0.8M 1M 1.2M 1.4M 1.6M
外加时钟 -66 -72 -72.7 -73.1 -73 -73.2 -73.5
内部时钟 -66.3 -72.4 -73.1 -73.1 -71.8 -71.8 -73.8
对比机器 -67.2 -74.2 -75.3 -76.3 -77.2 -77.9 -78.5
时钟是可能原因之一

看看TCXO的供电电源，

看看是不是又东西干扰到你的数字IQ

谢谢分享，测试了有段时间了，也不知道是怎么回事。, 不错，非常感谢！

aaaaaaaaaaaa

板子上有无DCDC的工作频率为1.4MHz或者0.7MHz呢？感觉电源被干扰了。我遇到过这样的例子，当时用的PA比较敏感，要在VBAT上加226的电容好几个才能搞定！
